Caratteristiche dei filtri dell’aria:
  • Esecuzione come filtro a vite
  • Elevata capacità di separazione dello sporco
  • Con bordo di tenuta, non richiede guarnizione
  • Pressione di esercizio fino a 10 bar
  • Temperatura fino a 100 °C
  • Fluido: aria, gas, vapori (compatibile con bronzo)
  • disponibile a magazzino

Funzione dei filtri a vite
Filtrano aria, gas e vapori

I filtri a vite Hänchen sono costituiti da un elemento in bronzo sinterizzato, inserito in un corpo in acciaio zincato. Servono per la ventilazione di ambienti a bassa pressione, come ad esempio serbatoi dell'olio o camere non pressurizzate in cilindri idraulici e sistemi idraulici. I filtri dell’aria impediscono la penetrazione e quindi i danni causati da corpi estranei nell'aria in entrata. Vengono utilizzati come filtri di ventilazione e filtri di sfiato. I filtri a vite si distinguono per l'elevata capacità di separazione dello sporco e la lunga durata e sono particolarmente adatti per filtrare aria e gas.


Pulizia dei filtri a vite


Le impurità visibili dell'elemento filtrante possono essere rimosse in controcorrente con aria. Le impurità all'interno del filtro dell’aria, come ad esempio l'olio, possono essere rimosse con solvente.

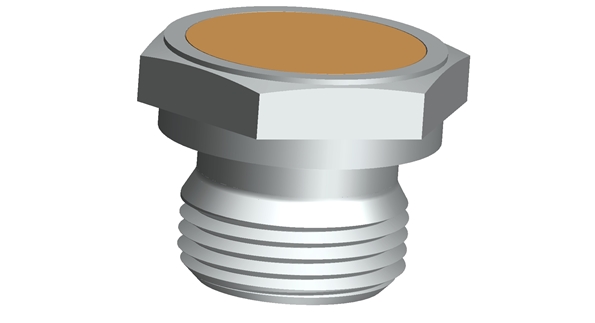

I filtri dell’aria Hänchen sono costituiti da un elemento in bronzo sinterizzato, inserito in un corpo in acciaio zincato.

Dati tecnici dei filtri dell’aria ovvero filtri a vite

Filettatura -
Esecuzione
 b
 c
 L
 SW
 Codice articolo
Portata d'aria in
[l/min] con dp=0,25 bar
G 1/8 8 14 18 17 0300700A 50
G 1/4 10 19 18 22 0300800A 100
G 3/8 12 23 20 24 0300900A 130
G 1/2 14 26 23 27 0301000A 160
G 3/4 16 32 25 32 0301100A 220
G 1 18 39 30 41 0301200A 400
M 10 x 1 8 14 18 17 0301300A 50
M 12 x 1,5 10 17 18 22 0301400A 100
M 18 x 1,5 10 23 20 24 0301500A 130
M 22 x 1,5 14 16 23 27 0301600A 160
M 27 x 2 26 32 25 32 0301700A 220
M 33 x 2 18 39 30 41 0301800A 400

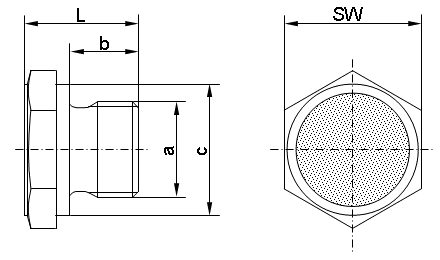

Dimensioni filtro dell’aria
