Ecco cosa contraddistingue i nostri intensificatori di pressione:
  • Soluzione economica per il funzionamento a impulsi
  • Aumento di pressione fino a 4.000 bar
  • Utile in caso di alta pressione richiesta temporaneamente
  • Risparmio energetico negli impianti idraulici

Funzionamento degli intensificatori di pressione idraulici
Il lato secondario può essere azionato con quasi tutti i fluidi

Funzione generale degli intensificatori di pressione

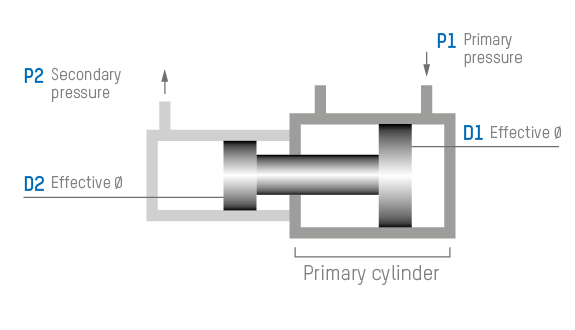

Nell'intensificatore di pressione, una superficie A1 con il diametro efficace D1 viene sottoposta alla pressione primaria p1. La forza che ne risulta genera sulla superficie più piccola A3 con il diametro efficace D2 una pressione di intensificazione p2 (pressione secondaria) corrispondente al rapporto tra le superfici.

Funzione e impiego nelle applicazioni di collaudo

Con un cilindro idraulico ad azionamento servoidraulico (cilindro primario) può essere generato un profilo di corsa arbitrario dello stelo pistone. Questo profilo di corsa genera nella camera ad alta pressione un andamento di pressione arbitrario, che può essere applicato come pressione di prova su un oggetto di prova.

I componenti possono essere ad esempio sottoposti a pulsazioni con pressione interna, ideale per prove di scoppio su corpi cavi come tubi flessibili, tubi e serbatoi. Il cilindro di prova può essere azionato con olio idraulico, mentre la parte ad alta pressione funziona con fluidi ecocompatibili come l'acqua.
Nell'intensificatore di pressione, una superficie A1 viene sottoposta alla pressione primaria p1. La forza che ne risulta genera sulla superficie più piccola A3 una pressione di intensificazione p3 (pressione secondaria) corrispondente al rapporto tra le superfici.
Ci contatti, saremo lieti di consigliarla!E di progettare l'intensificatore di pressione giusto per lei.
Chiama ora Scrivici

Dati tecnici degli intensificatori di pressione
Proposte di progettazione

p2
[bar]		 D1
[mm]		 D2
[mm]		 Rapporto di
trasformazione		 p1
[bar]		 Dinamica

630		 100
125
160		 60
80
100		 2,78
2,44
2,56		 227
258
246
fino a 20 Hz*

1.600		 125
160
200		 50
60
80		 6,25
7,11
6,25		 256
225
256
fino a 10 Hz*

4.000
 		 125
160
200		 30
40
50		 17,36
16,00
16,00		 230
250
250
statico

Tutte le dimensioni e le pressioni dei moltiplicatori di pressione su richiesta.
* I limiti dinamici dipendono, tra l'altro, dalla corsa o dal volume della corsa dell'intensificatore di pressione e dalla larghezza di banda della pressione secondaria p2. Questi dati, tramite la compressione del fluido e i tempi di aumento della pressione, influenzano la vita utile e devono essere calcolati nel caso applicativo.

Questionario
Intensificatore di pressione
Per la progettazione di un intensificatore di pressione per un volume di corsa e di mandata definito, sono necessarie informazioni sul fluido e sulla pressione secondaria.
