Filtro dell’aria
per filtrare aria o gas in flusso
I filtri dell'aria Hänchen sono elementi metallici porosi avvitabili in bronzo sinterizzato. Servono per ventilare vani non pressurizzati, come ad esempio serbatoi dell'olio o camere non pressurizzate nei cilindri idraulici, per proteggerli da danni causati da corpi estranei nell'aria in entrata. Si distinguono per l'elevata capacità di separazione dello sporco e per la lunga durata e sono particolarmente adatti per filtrare aria o gas in flusso.
Principio di filtrazione
Le particelle di sporco più grandi nell'aria vengono trattenute sulla superficie dell'elemento filtrante. Le particelle più piccole penetrano nell'elemento filtrante in bronzo e vengono trattenute dal flusso d'aria come in un labirinto. La capacità di separazione raggiungibile dipende, oltre a molti altri parametri, in particolare dalla portata. Pertanto, i filtri dell'aria devono essere sempre scelti il più grandi possibile. Anche la resistenza alla pressione del flusso d'aria dipende dalla portata.

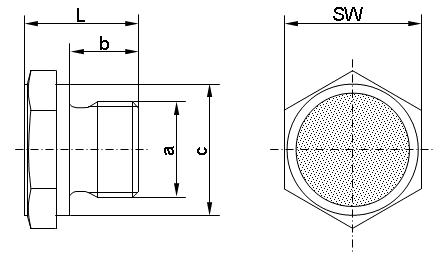

Dati tecnici
| Tipo filetto tubo |
Codice articolo |
Tipo metrico |
Codice articolo |
b | c | L | SW | Portata d'aria in [l/min] a dp=0,25 bar |
| G 1/8 | 0300700A | M10x1 | 0301300A | 8 | 14 | 18 | 17 | 50 |
| G 1/4 | 0300800A | M12x1,5* | 0301400A | 10 | 19/17* | 18 | 22 | 100 |
| G 3/8 | 0300900A | M18x1,5 | 0301500A | 12 | 23 | 20 | 24 | 130 |
| G 1/2 | 0301000A | M22x1,5 | 0301600A | 14 | 26 | 23 | 27 | 160 |
| G 3/4 | 0301100A | M27x2 | 0301700A | 16 | 32 | 25 | 32 | 220 |
| G 1 | 0301200A | M33x2 | 0301800A | 18 | 39 | 30 | 41 | 400 |
Tmax=100°C
Montaggio
I filtri dell’aria Hänchen sono costituiti da un elemento in bronzo sinterizzato inserito in un corpo in acciaio zincato. Possono essere montati semplicemente avvitandoli nei fori filettati secondo la norma ISO 228 parte 1 e sono dotati di bordi di tenuta, in modo che non siano necessari ulteriori elementi di guarnizione.
Pulizia
Le impurità visibili sulla superficie dell'elemento filtrante possono essere rimosse in controcorrente con aria. Se necessario, la pulizia può essere supportata con una spazzola morbida. Le impurità all'interno del filtro dell'aria, come ad esempio l'olio, possono essere rimosse con solvente. A tale riguardo, osservare le istruzioni del produttore del solvente in combinazione con bronzo CuSn10. Successivamente, il filtro dell'aria deve essere risciacquato con un fluido pulito e quindi asciugato.
