Piastra di fissaggio
Panoramica piastre di fissaggio e disposizioni dei fori
Le piastre di fissaggio servono per il fissaggio diretto di valvole di regolazione sul cilindro idraulico.
La scelta della disposizione dei fori appropriata dipende dalla portata volumetrica e dalla selezione della valvola di regolazione.
| Disposizione dei fori | ISO | DIN | Qmax | Esempio |
 |

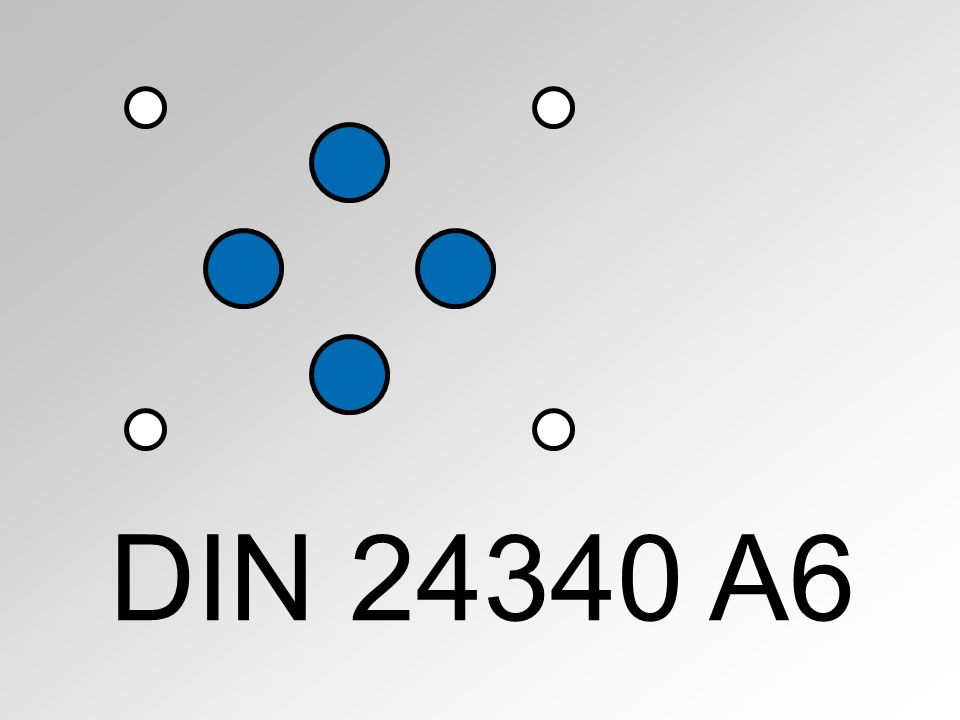

ISO 4401-03 | DIN 24340-A6 | 40 l/min | NG 6 |
 |

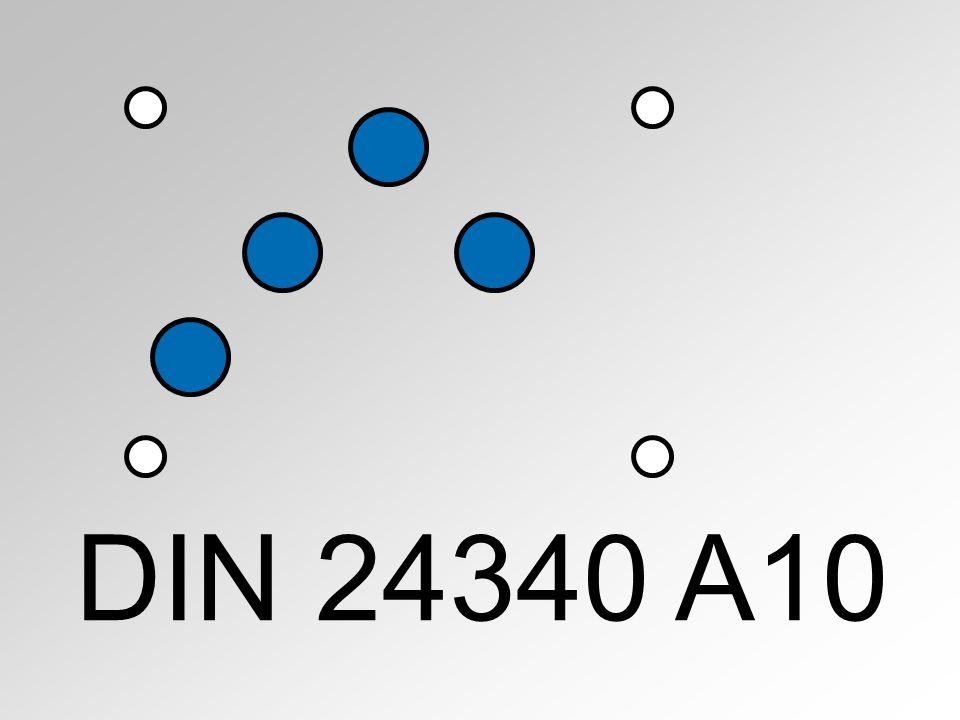

ISO 4401-05 | DIN 24340-A10 | 100 l/min | NG 10 |
 |

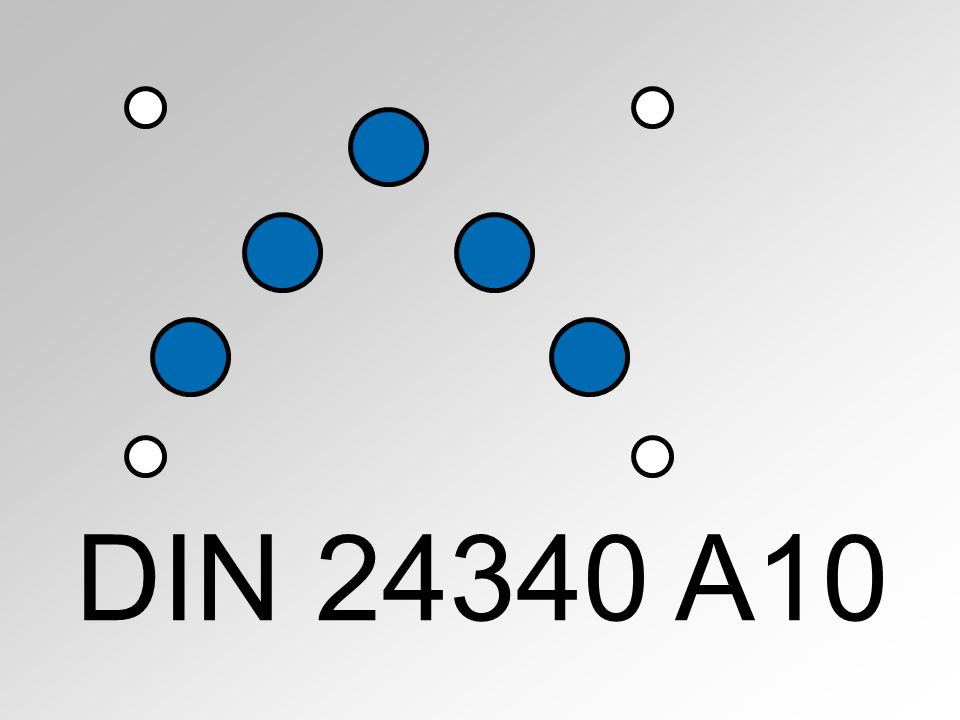

ISO 4401-05 con T2 |
DIN 24340-A10 con T2 |
160 l/min | NG 10 |
 |

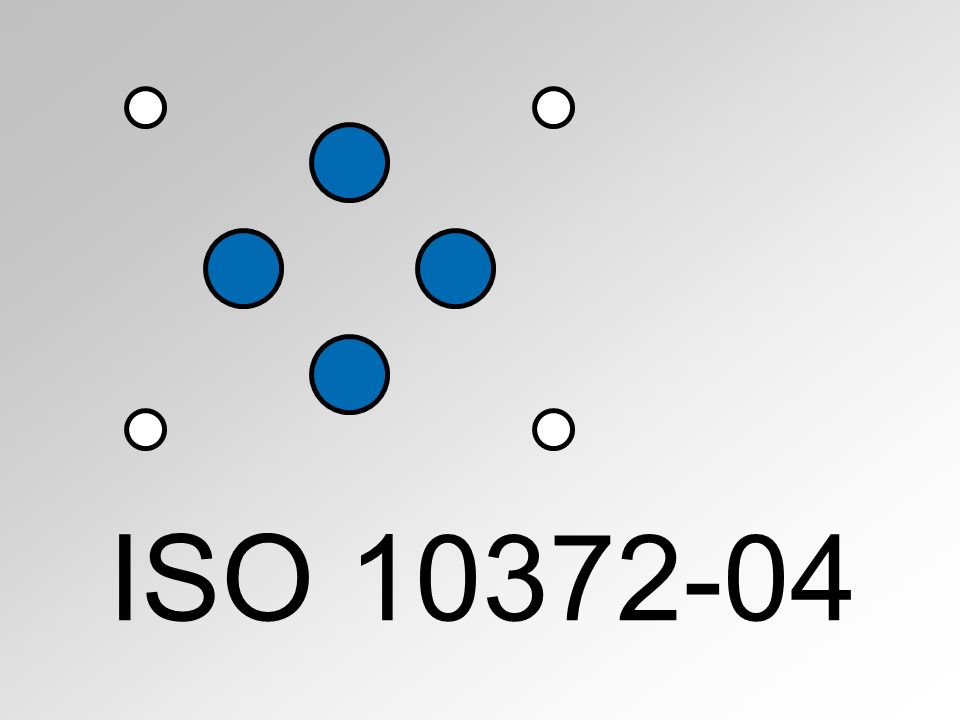

ISO 10372-04 | Moog 76 | 63 l/min | Moog 76 |
 |

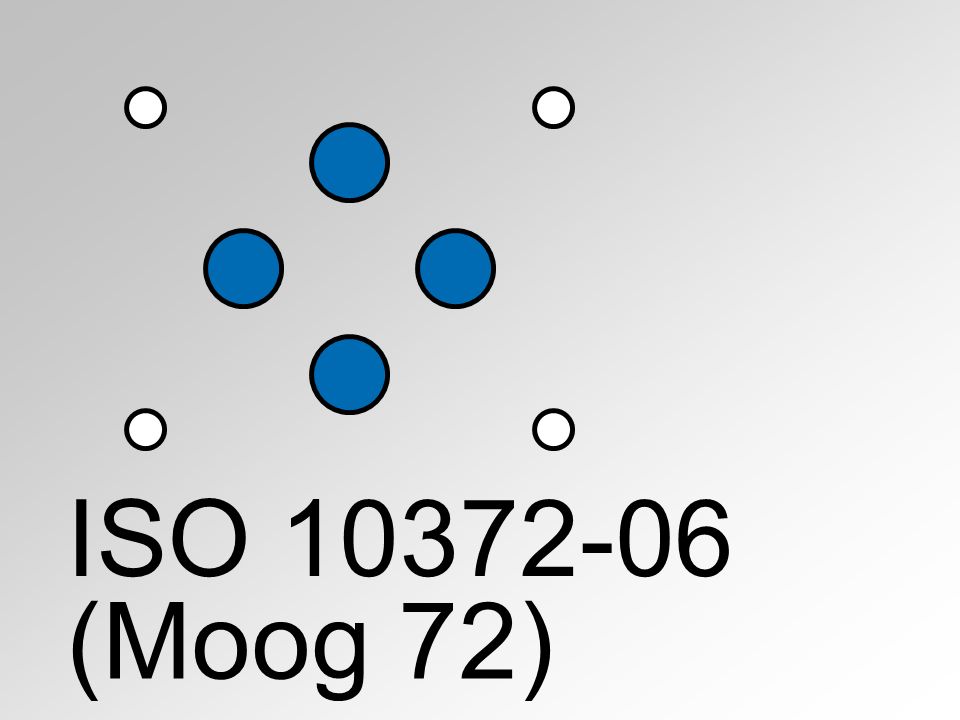

ISO 10372-06 | - | 250 l/min | Moog 72 |
 |

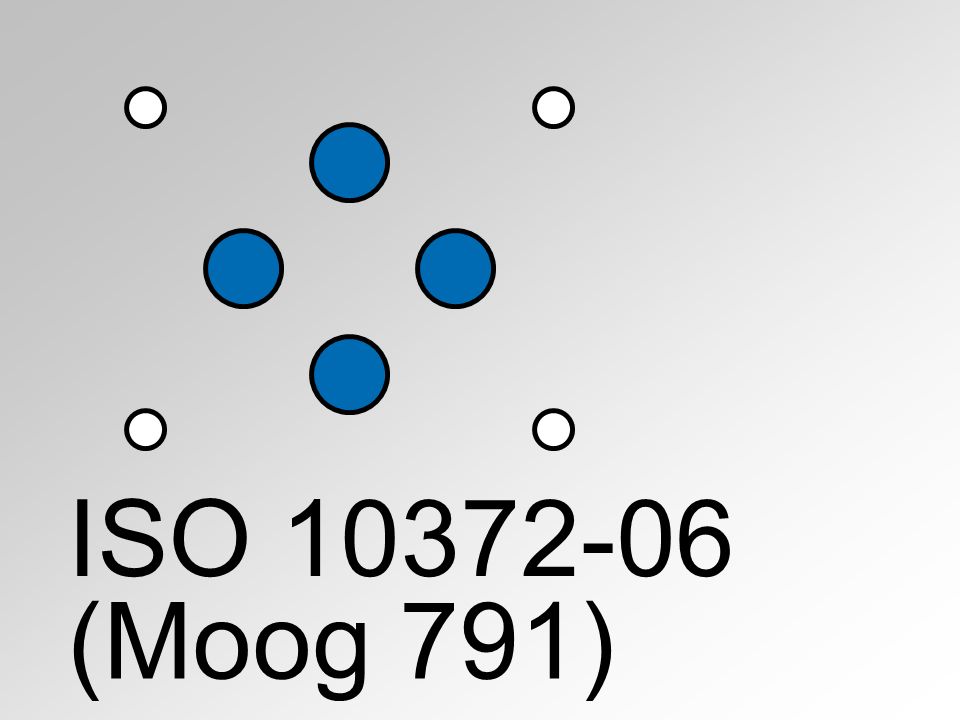

ISO 10372-06 | - | 250 l/min | Moog 791 |
