Smontaggio e montaggio
cilindro idraulico con boccola di guida
cilindro idraulico con boccola di guida
I cilindri idraulici con boccola di guida sono dotati di una filettatura per il montaggio della boccola di guida nel tubo del cilindro.

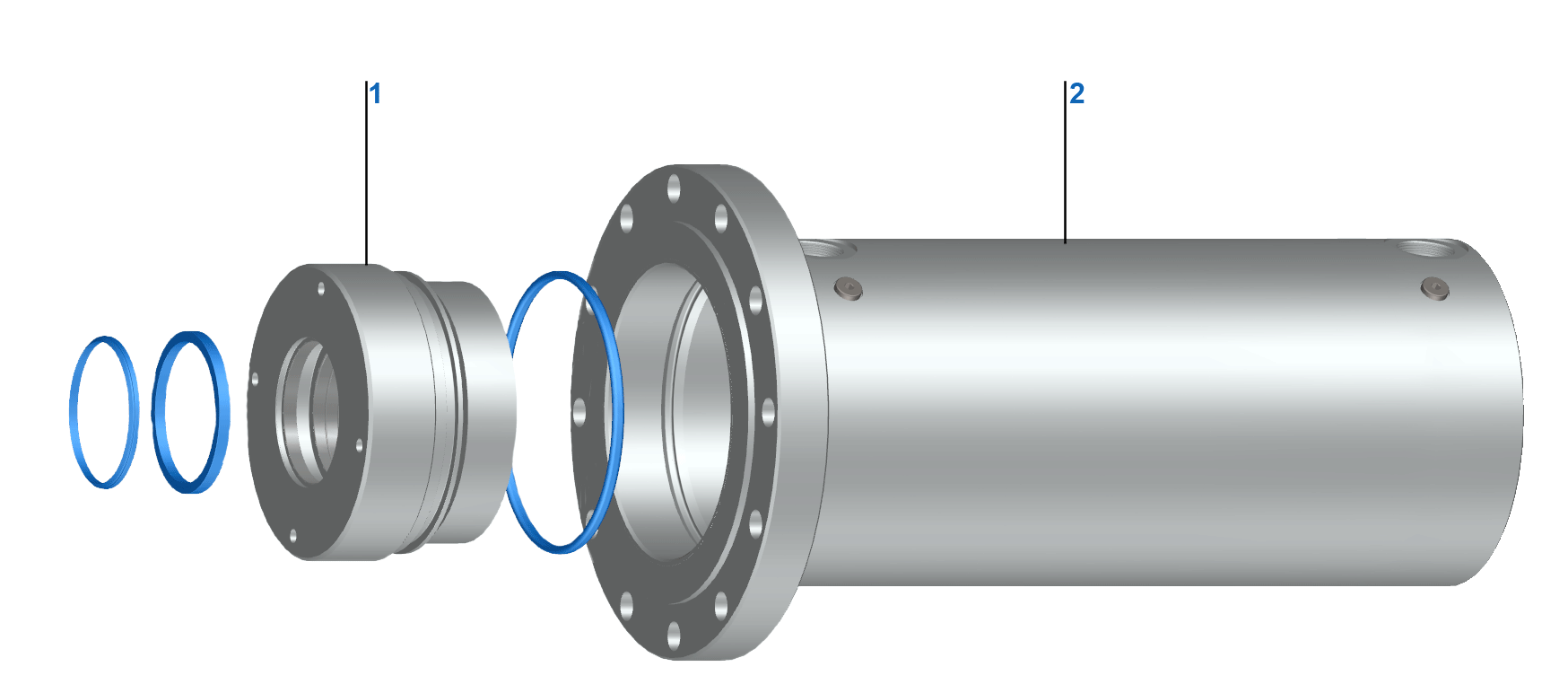

Struttura del cilindro differenziale con boccola di guida
|
Smontaggio del cilindro idraulico con boccola di guida
Indicazioni generali
- Per evitare la formazione di vuoto nel cilindro, Hänchen consiglia di aprire i raccordi o le viti di sfiato del cilindro durante lo smontaggio.
- Scaricare il più possibile il fluido idraulico rimanente nel cilindro.
Nei cilindri con trasduttore di posizione, rimuoverlo prima di smontare il cilindro. Gli interventi di manutenzione sul trasduttore di posizione sono descritti nella sezione Manutenzione prodotto con trasduttore di posizione.
Smontaggio boccola di guida
- Allentare ed estrarre la boccola di guida [1] con una chiave a settore adatta tramite i fori frontali.
- Sfilare con cautela la boccola di guida dallo stelo pistone.
- Estrarre lo stelo pistone dal tubo del cilindro.
Montaggio del cilindro idraulico con boccola di guida
Montaggio boccola di guida
- Lubrificare il pistone e il tubo del cilindro [2] con il fluido operativo o utilizzare un grasso di montaggio compatibile.
- Posizionare lo stelo pistone con il pistone sul diametro interno del tubo del cilindro.
- Formare i nastri guida e inserirli nella scanalatura (se il pistone è dotato di nastri guida).
- Introdurre lo stelo pistone nel tubo del cilindro e spingerlo fino all'arresto finale.
- Far scorrere con cautela la boccola di guida [1] sullo stelo pistone.
- Avvitare la boccola di guida nel tubo del cilindro.
- Serrare la boccola di guida con una chiave a settore adatta.
