Smontaggio e montaggio
cilindro idraulico con chiusura
I cilindri idraulici con chiusura presentano viti distribuite sulla circonferenza per il montaggio della chiusura nel tubo del cilindro.

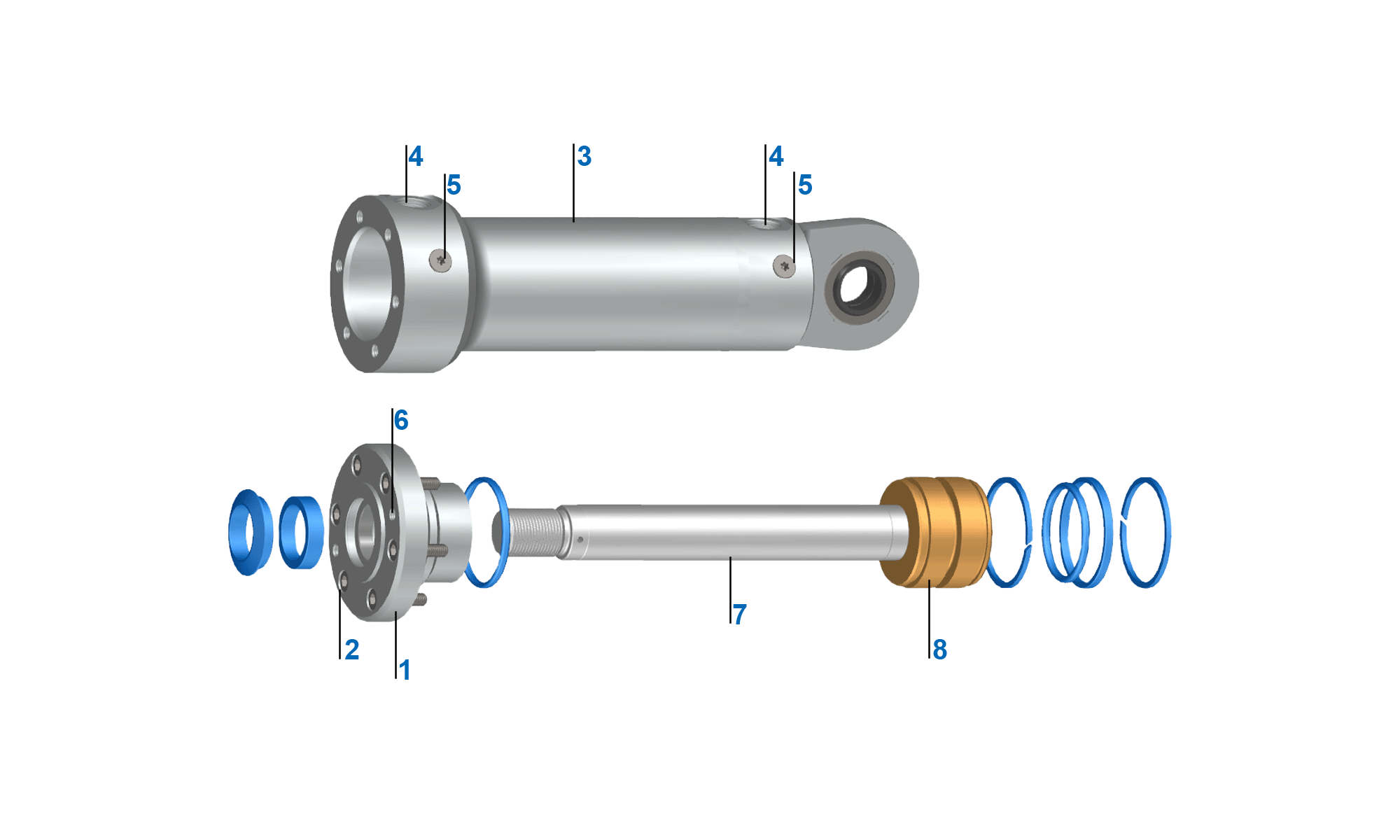

Struttura del cilindro differenziale (senza smorzamento)

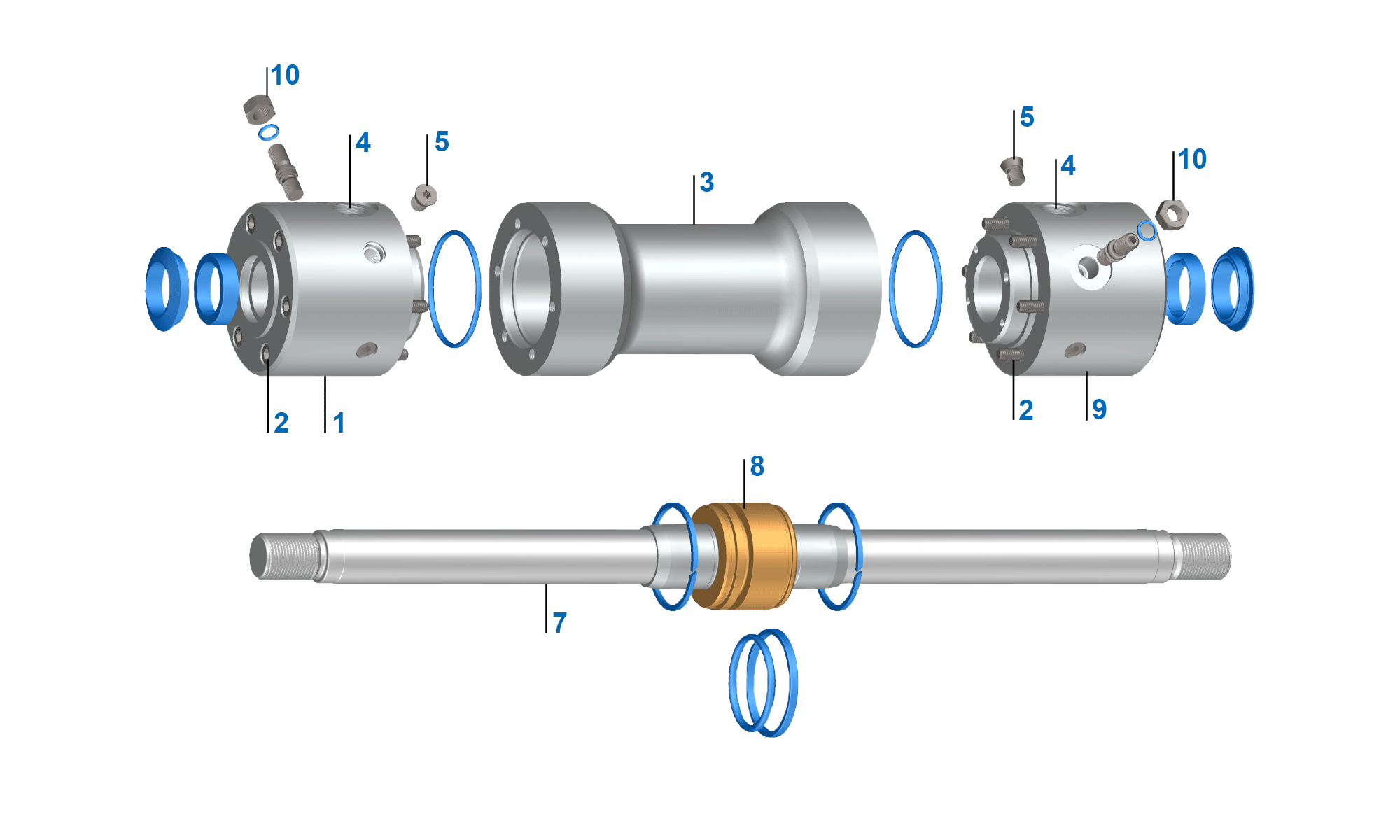

Struttura del cilindro sincrono (con smorzamento)

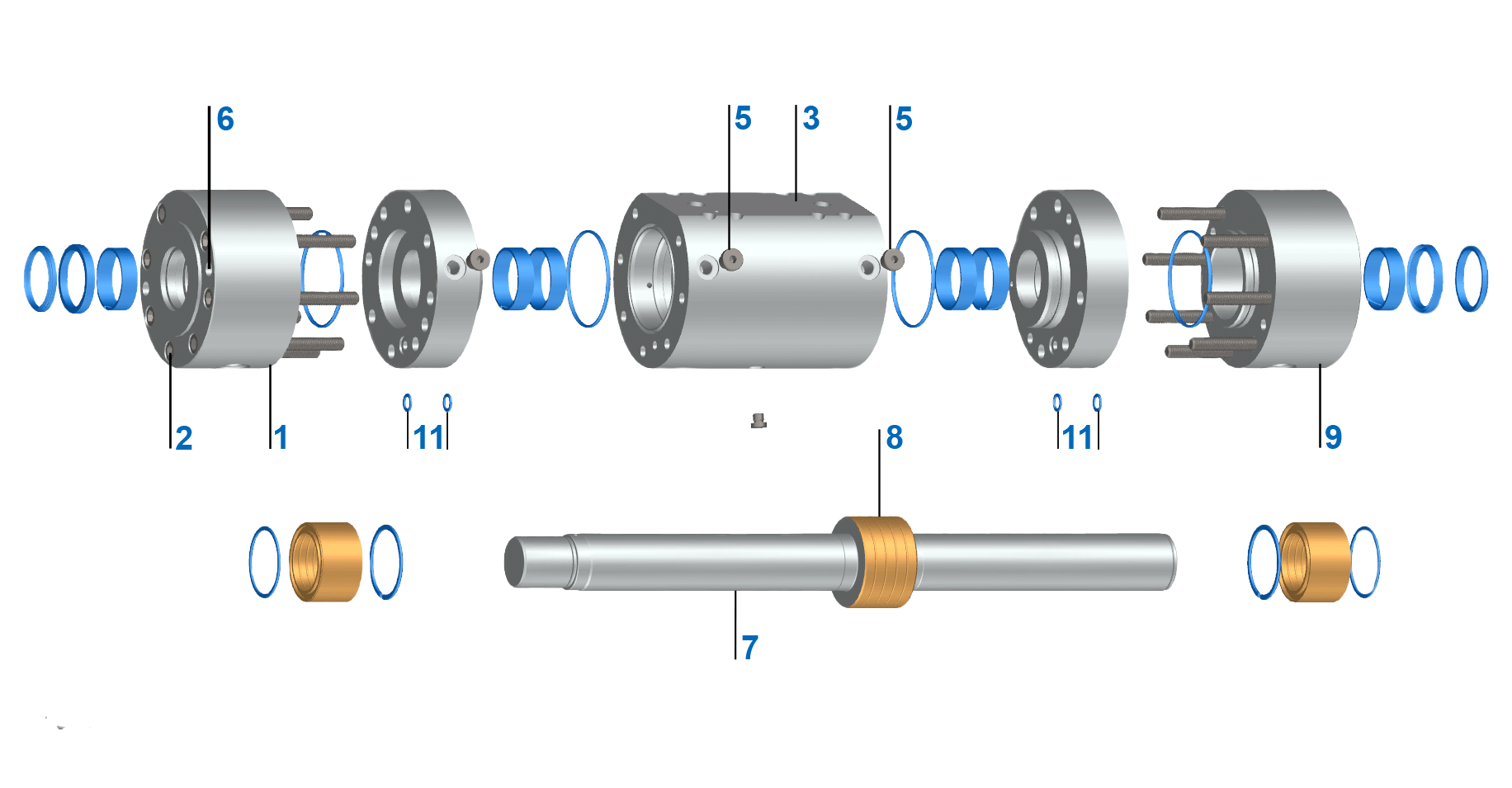

Struttura cilindro di prova della serie 320 (con Servofloat®)
|
|
Smontare il cilindro idraulico con chiusura
Indicazioni generali
- Per evitare la formazione di vuoto nel cilindro, Hänchen consiglia di aprire i raccordi o le viti di sfiato del cilindro durante lo smontaggio.
- Scaricare il più possibile il fluido idraulico rimanente nel cilindro.
Nei cilindri con trasduttore di posizione, rimuoverlo prima di smontare il cilindro. Gli interventi di manutenzione sul trasduttore di posizione sono descritti nella sezione Manutenzione prodotto con trasduttore di posizione.
Smontaggio chiusura
- Allentare e svitare a croce le viti di fissaggio [2] dalla chiusura [1 o 9] lato stelo o lato pistone.
- Avvitare uniformemente due viti di fissaggio nei fori filettati di estrazione [6].
- Sfilare con cautela la chiusura [1 o 9] dallo stelo pistone.
- Estrarre lo stelo pistone [7] dal tubo del cilindro.
Montare il cilindro idraulico con chiusura
Montaggio chiusura
| Nota | Danni causati da errori di allineamento nei cilindri sincroni
|
- Bagnare il pistone [8] e il tubo del cilindro [3] con il fluido di esercizio o utilizzare un grasso di montaggio compatibile.
- Posizionare lo stelo pistone [7] con il pistone sul diametro interno del tubo del cilindro.
- Formare i nastri guida e inserirli nella scanalatura (se il pistone è dotato di nastri guida).
- Introdurre lo stelo pistone nel tubo del cilindro e spingerlo fino all'arresto finale.
- Inserire le guarnizioni della flangia [11] - per la serie 320 - tra le chiusure e il tubo del cilindro.
- Far scorrere con cautela la chiusura [1 o 9] sullo stelo pistone.
- Serrare le viti di fissaggio [2] in modo incrociato. Rispettare le coppie di serraggio - vedere le istruzioni per l’uso e il montaggio.
Particolarità dei cilindri idraulici con chiusura in più parti, ad esempio con Servofloat® o Servoseal®: Il montaggio e lo smontaggio delle singole parti di chiusura avviene in successione analogamente ai cilindri con chiusura monoblocco.
