Componenti per la tecnologia dei banchi di prova idraulici
Cilindri idraulici, blocchi di comando idraulici, campi di prova e macchine di prova
La scelta dei componenti giusti per i banchi di prova idraulici è fondamentale per il funzionamento ottimale di una macchina di prova.
Si parte con elementi macchina per la costruzione di dispositivi, elementi di azionamento come cilindri idraulici o cilindri di prova idraulici per movimenti lineari e si arriva al comando sicuro, realizzato con l'ausilio di comandi elettronici e blocchi di comando idraulici.
Hänchen è un produttore di numerosi componenti per la tecnologia dei banchi di prova e offre inoltre la realizzazione di macchine di prova personalizzate complete.
Amministratore delegato e responsabile vendite
Herbert Hänchen GmbH
- Realizzati su misura per la vostra applicazione
- Guarnizione a fessura anulare per un impiego con attrito ottimizzato
- Servoseal per una perdita ridotta sul pistone
- Blocchi di controllo per la vostra sicurezza
Elementi macchina
Per la costruzione del banco di prova
In una macchina sono necessari diversi elementi per il fissaggio, lo spostamento o la messa in sicurezza. Hänchen offre un assortimento selezionato di elementi macchina speciali:

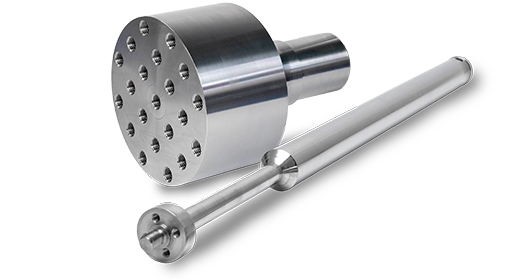

Steli di accoppiamento e alberi
Avete bisogno di elementi macchina speciali per il vostro banco di prova, adattati alle vostre esigenze? Hänchen produce pezzi singoli e piccole serie di steli, alberi e assi personalizzati, secondo le vostre specifiche.
Elementi di fissaggio
Il collegamento dei campioni di prova agli elementi di azionamento e alla struttura di prova deve essere dimensionato in base alle esigenze. A tal fine, è necessario tenere conto dei carichi dinamici e statici, come le forze o le accelerazioni, sia nella direzione del carico che trasversalmente ad essa.
Hänchen offre gli elementi di fissaggio adatti. Per saperne di più, consultare la sezione elementi di fissaggio.

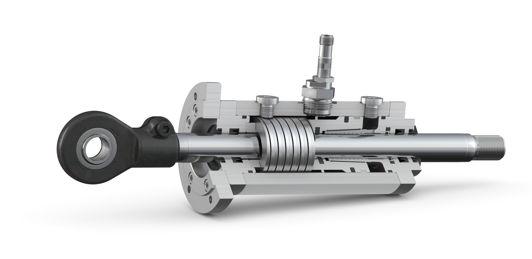

Dispositivi di mantenimento del carico
La direttiva macchine UE prevede una valutazione dei rischi. L'attuazione di questi requisiti avviene preferibilmente a livello costruttivo o tramite misure di controllo. I carichi che possono abbassarsi a causa di arresti di emergenza, interruzioni di corrente, differenze di temperatura o perdite devono essere messi in sicurezza a livello costruttivo.
Hänchen offre a tal fine l'unità di bloccaggio Ratio-Clamp®. Per saperne di più, visitate le nostre pagine prodotto relative all'unità di bloccaggio.
Camere di pressione e bussole di tenuta
Per le prove di componenti sotto pressione del fluido sono necessarie apposite camere di pressione. Queste racchiudono completamente il campione di prova oppure guidano il campione di prova, ad esempio un albero, verso l'esterno. Il movimento viene applicato dall'esterno.
La guarnizione sulle boccole deve essere progettata per la pressione idraulica e deve essere presa in considerazione anche la resistenza chimico-fisica del fluido.
Hänchen produce sistemi di tenuta ed elementi di guida personalizzati per le vostre esigenze; se necessario, possiamo anche occuparci dell'engineering di questi componenti per voi.
Elementi di azionamento
Per la costruzione del banco di prova
Idraulico o elettrico? La tecnologia di azionamento adatta dipende dalle condizioni di impiego e ambientali, nonché dai requisiti del profilo di movimento. L'idraulica offre i seguenti vantaggi:
Semplice generazione di forze molto elevate
- Elevata densità di potenza
- Design compatto
Basse resistenze all'inerzia
- Avviamento da fermo a pieno carico
- Inversione semplice della direzione di movimento
Elevata accuratezza di posizionamento
- Velocità regolabili in modo rapido, sensibile, uniforme e continuo
- Concetti di regolazione semplici con esigenze di potenza fortemente variabili
Elevata vita utile nonostante la potenza prelevabile in modo costante e simultaneo
- Forza (~ a seconda della pressione)
- Velocità (~ a seconda della portata volumetrica)
Azionamenti idraulici
di Hänchen
Servocilindri
I servocilindri idraulici sono ottimali per compiti di prova statici e prove fino a 25 Hz. Questi attuatori lineari sono particolarmente adatti anche per compiti di prova con corse lunghe. Per saperne di più, visitate la nostra pagina prodotto sui servocilindri.
Trasduttori di pressione
I convertitori di pressione idraulici convertono una pressione del fluido in un valore superiore o inferiore. Se il rapporto di conversione è maggiore di 1, si parla di intensificatore di pressione, se è inferiore a 1, si parla di riduttore di pressione.
Gli intensificatori di pressione vengono impiegati per generare pressioni molto elevate. Le applicazioni sono, ad esempio, applicazioni di prova per prove di scoppio a pressione interna o prove di pressione dinamiche.
Scoprite di più sui nostri trasduttori di pressione e separatori di fluidi.
Cilindro di prova
I cilindri idraulici di prova sono ottimali per prove altamente dinamiche con frequenze elevate e piccole ampiezze. Questi attuatori lineari sono disponibili in versione leggera e pesante per un'elevata rigidità propria. Per maggiori informazioni sui nostri cilindri di prova, fare clic qui.
Selezione del cilindro idraulico corretto
In base alla dinamica del profilo di movimento
Il cilindro idraulico più adatto al vostro impiego si decide in base a diversi criteri tecnici, quali:
- Frequenza
- Ampiezza
- Velocità
- Accelerazione
- Comportamento relativo alla tecnica di regolazione
Utilizzate il nostro configuratore di prodotti HÄKO per la progettazione del cilindro idraulico o cilindro di prova corretto.

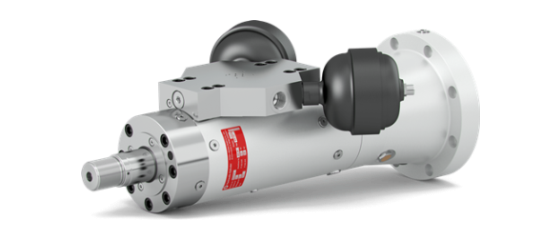

Cilindro sincrono serie 320

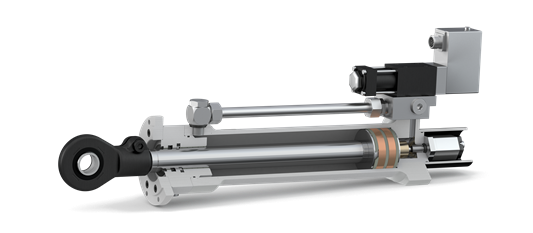

Cilindro sincrono serie 120 e 300
Cilindro differenziale serie 120 e 300
Controllo
Semplicemente sicuro
I parametri tecnologici per il movimento e i requisiti della direttiva macchine UE richiedono componenti di controllo adeguati. Ciò si realizza con l'ausilio di controlli elettronici in combinazione con blocchi di controllo idraulici.
Blocchi di controllo idraulici
I blocchi di controllo o i cosiddetti blocchi valvola vengono utilizzati nelle macchine di prova per diversi compiti. Diverse funzioni possono essere combinate in modo compatto in un unico blocco tramite valvole montate e integrate, senza linee aggiuntive.
Hänchen si occupa dell'ingegneria e della realizzazione dei blocchi di controllo. Le funzioni possono essere:
- Accensione, per un avviamento senza scossoni e urti
- Intercettazione, per separare le camere del cilindro o gli assi di azionamento dall'alimentazione del fluido
- Funzionamento di set-up, per lo spostamento a velocità ridotta
- Cortocircuito delle camere, per l'ottimizzazione dello smorzamento relativo alla tecnica di regolazione o per l'inserimento a vuoto
- Distribuzione del fluido, per distribuire il flusso del fluido a diversi utilizzatori
- Raccordo per accumulatore, per il montaggio di accumulatori idraulici
Software personalizzato per banchi di prova
L'automazione con componenti elettronici e software consente a un sistema idraulico di rappresentare processi complessi. Inoltre, è possibile realizzare controlli sicuri.
Il software, grazie alla combinazione di elementi software standard con moduli individuali, è perfettamente adattato alla vostra applicazione.
- Automatizzazione dei cicli di movimento
- Implementazione di complesse strutture di circuito di regolazione
- Realizzazione di controlli sicuri
Per saperne di più, consultate la sezione Software.
Sistemi
Banco di prova, macchina di prova secondo le normative UE
I banchi e le macchine di prova devono essere realizzati in conformità alla Direttiva Macchine UE. Ciò vale per tutte le macchine immesse sul mercato, comprese quelle per uso interno nei centri di sviluppo e sperimentazione.
È quindi sempre necessario applicare le pertinenti procedure di valutazione della conformità per macchine complete o incomplete.
Hänchen offre la realizzazione di macchine di prova personalizzate complete, nonché la progettazione di singoli moduli o macchine incomplete da integrare in altre macchine.
Qui trovate esempi di applicazione per la costruzione di banchi di prova Hänchen
Banco di prova funzionale Ratio-Drive® - Banco di prova di fine linea di prodotti idraulici
Macchina di prova Ratio-Drive® - Banco di prova per guarnizioni e superfici degli steli
