Ecco cosa contraddistingue i nostri separatori di fluidi:
  • Soluzione economica
  • Per tutti i fluidi idraulici
  • Lunga vita utile
  • Per fluidi come acqua, emulsione, DOT 4

Separatore di fluidi tipo 1
I fluidi possono miscelarsi

Nei separatori di fluidi di tipo 1, le perdite dei due fluidi possono entrare in contatto. Questo può accadere durante il movimento del pistone, a causa del film di fluido aderente alla parete del tubo. Ad esempio, olio minerale HLP 68 da un lato e olio minerale HLP 32 dall'altro.

  • Per fluidi che possono miscelarsi in piccole quantità
  • Estendere tramite fluido 1
  • Corsa di ritorno tramite fluido 2
Per un attuatore oleoidraulico, senza alimentazione idraulica propria - la pressione rimane uguale su entrambi i lati. È possibile una separazione completa dei due fluidi.
Impiego di due fluidi: i fluidi non devono miscelarsi

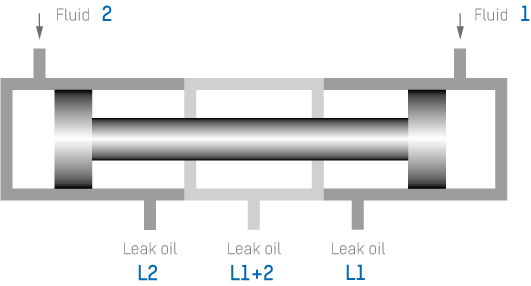

Separatore di fluidi Tipo 2
I fluidi non devono miscelarsi

Nel separatore di fluidi di tipo 2, si impedisce che il film di fluido del fluido 1 entri in contatto con il film di fluido sul lato del fluido 2 nelle camere attraverso lo stelo mobile o la parete del tubo. Ciò è particolarmente importante quando si utilizzano fluidi non compatibili, come ad esempio olio minerale da un lato e Skydrol® o DOT4 dall'altro.

  • Camere separate spazialmente per fluidi che non devono miscelarsi
  • Estendere tramite fluido 1
  • Corsa di ritorno tramite fluido 2
  • L'olio di perdita viene scaricato separatamente per ciascuna camera L1 e L2 e, inoltre, dall'area di miscelazione L1+2

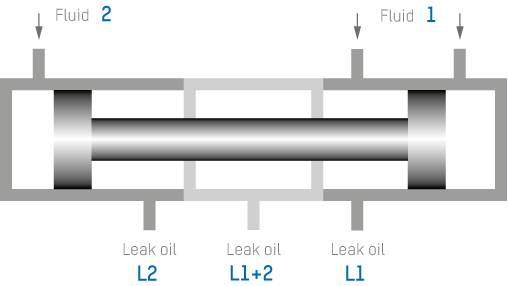

Separatore di fluidi Tipo 3
I fluidi non devono miscelarsi e corsa di ritorno attiva

Nei separatori di fluido di tipo 3 si impedisce che il film fluido di fluido 1 venga a contatto con il film fluido sul lato del fluido 2 nelle camere tramite lo stelo in movimento o la parete del tubo. Grazie ai due raccordi nel cilindro primario, questo tipo 3 può essere azionato attivamente. Ad esempio, quando il fluido non è più disponibile dopo la corsa, come nel caso delle prove di scoppio o con pulsazioni nel normale funzionamento.

  • Camere separate spazialmente per fluidi che non devono miscelarsi
  • Estendere tramite fluido 1
  • La corsa di ritorno avviene attivamente tramite il fluido 1
  • L'olio di perdita viene scaricato separatamente per ciascuna camera L1 e L2 e, inoltre, dall'area di miscelazione L1+2
Impiego di due fluidi: i fluidi non devono miscelarsi
Contattateci, saremo lieti di consigliarvi!
Chiama ora Scrivici

Dati tecnici dei separatori di fluidi
Proposte di progettazione

Pressione nominale
p1 [bar]
 Ø efficace
[mm]


150		 40
50
80
125

300		 50
60
100
140

Tutte le dimensioni e le pressioni su richiesta.
In caso di impiego dinamico, occorre prestare attenzione, tra l'altro, alla corsa del separatore di fluido e alla larghezza di banda del movimento e della pressione. Per la progettazione sono necessarie informazioni sui due fluidi utilizzati.
