Testa di serraggio per presse idrauliche, presse a iniezione, ...
Unità di bloccaggio con certificazione DGUV Test
Le teste di bloccaggio vengono utilizzate in tutto il mondo nei macchinari come componenti di sicurezza per la protezione delle persone.
Con l'omologazione DGUV Test, la testa di bloccaggio è approvata per l'uso in presse idrauliche - secondo la norma EN ISO 16092-1/-3 e per macchine per lo stampaggio a iniezione di materie plastiche - secondo la norma EN ISO 20430.
Entrambe le nostre versioni, il dispositivio anticaduta e l'unità di bloccaggio Ratio-Clamp®, sono adatte per applicazioni in cui i carichi sollevati devono essere protetti dalla caduta o dall'abbassamento involontario.
- Si attiva in caso di interruzione di corrente
- Omologazione del test DGUV
- Nessun danneggiamento dell'unità di bloccaggio
- Nessun danneggiamento dello stelo bloccato
Impiego come componente di sicurezza
Protezione di assi soggetti a gravità
Se è necessario tenere conto dei pericoli derivanti da forze o carichi esterni secondo la norma EN ISO 13849-1, la testa di bloccaggio è una soluzione tecnologica affidabile. In caso di fluttuazione o perdita dell'energia di pressione, l'unità di bloccaggio blocca le barre tonde sollecitate assialmente.
L'elemento di bloccaggio viene utilizzato come elemento di sicurezza nel modo seguente:
- Come elemento di mantenimento della posizione sicuro in caso di rottura della tubazione
- Come elemento di fissaggio se i cilindri o le valvole presentano perdite interne, ad esempio tramite guarnizioni a labirinto
- Come componente di sicurezza per gli assi soggetti a gravità, quando si verificano pericoli a causa del carico, ad esempio nei dispositivi di sollevamento in caso di abbassamento pericoloso di un carico
L'unità di bloccaggio è ammissibile come componente di sicurezza secondo la norma EN ISO 13849-2. Con un Performance Level che richiede una ridondanza, può essere combinata, ad esempio, con una valvola di ritegno come elemento di sicurezza secondario.
Principio di funzionamento di entrambe le versioni della testa di bloccaggio
Protezione delle persone su presse e macchine per lo stampaggio a iniezione

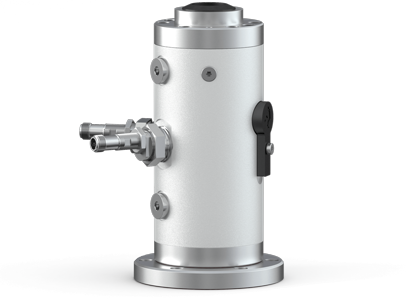

Principio di funzionamento della Ratio-Clamp®
L'unità di bloccaggio Ratio-Clamp® può essere utilizzata sia in orizzontale che in verticale. Fissa le barre tonde indipendentemente dalla direzione tramite chiusura per attrito, in cui una molla, in caso di calo di energia, attiva il meccanismo di bloccaggio. L'apertura del bloccaggio avviene tramite pressione idraulica direttamente nello stesso punto, senza corsa di ritorno dello stelo.
Principio di funzionamento del dispositivo anticaduta
Il dispositivo anticaduta può essere impiegato verticalmente. Si blocca secondo un principio di auto-rinforzo ed è caricabile in trazione o a pressione a seconda della direzione. L'apertura del bloccaggio avviene tramite pressione idraulica o pneumatica attraverso una corsa di ritorno dello stelo.
Dati tecnici dell'unità di bloccaggio Ratio-Clamp®
Installazione orizzontale o verticale
| RATIO-CLAMP® COME COMPONENTE DI SICUREZZA |
||||||
| + Pressione di sbloccaggio + Blocco + Sistema di guarnizione + Certificazione |
Versione standard Con forza della molla Servocop® Test DGUV |
|||||
| Ø stelo (mm) |
Carico ammissibile (kN) |
Pressione di sbloccaggio min. (bar) |
Lunghezza di |
Ø di montaggio (mm) |
||
| 18 | 6,25 | 55 | 175 | 80 | ||
| 20 | 7 | 55 | 175 | 80 | ||
| 22 | 8,5 | 70 | 175 | 80 | ||
| 25 | 10 | 70 | 175 | 80 | ||
| 28 | 15,75 | 90 | 185 | 95 | ||
| 30 | 20 | 105 | 185 | 95 | ||
| 32 | 20 | 60 | 205 | 116 | ||
| 36 | 22,5 | 75 | 205 | 116 | ||
| 40 | 25 | 80 | 205 | 116 | ||
| 45 | 32,5 | 70 | 225 | 140 | ||
| 50 | 40 | 90 | 225 | 140 | ||
| 56 | 45 | 75 | 250 | 168 | ||
| 60 | 50 | 75 | 250 | 168 | ||
| 63 | 50 | 85 | 250 | 168 | ||
| 70 | 70 | 80 | 292 | 200 | ||
| 80 | 90 | 90 | 292 | 200 | ||
| 90 | 100 | 65 | 450 | 253,5 | ||
| 100 | 125 | 75 | 450 | 253,5 | ||
| 110 | 150 | 65 | 525 | 324 | ||
| 120 | 165 | 70 | 525 | 324 | ||
| 125 | 175 | 75 | 525 | 324 | ||
| 140 | 225 | 65 | 540 | 390 | ||
*I valori indicati si intendono per il funzionamento con olio minerale. L'utilizzo di altri fluidi come HFC può comportare una variazione della forza di tenuta.
Le forze di tenuta dell'unità di bloccaggio Ratio-Clamp® corrispondono almeno al doppio del peso del carico da mettere in sicurezza.
In questa variante di Ratio-Clamp® con certificazione DGUV Test, lo stato bloccato viene rilevato e visualizzato tramite un interruttore di prossimità induttivo. Quest'ultimo è dotato di un'uscita diagnostica supplementare per il monitoraggio del suo funzionamento.
- Caricabile indipendentemente dalla direzione
- Sbloccato idraulicamente: min. vedi tabella, max. 160 bar
- Esecuzione con chiave fino a Ø 100
- Verifica in fabbrica della Ratio-Clamp® necessaria dopo 1 milione di cicli di commutazione
- Velocità massima dello stelo: 1 m/s con Servocop®
- Temperatura d'esercizio: da -30 °C a +80 °C
- Fluidi: oli minerali o HFC*, altri come acqua o Skydrol® su richiesta
Dati tecnici del dispositivio anticaduta
Installazione a trazione o a pressione
| DISPOSITIVIO ANTICADUTA COME COMPONENTE DI SICUREZZA |
|||||
| + Blocco + Certificazione |
Auto-rinforzante Test DGUV |
||||
| Ø stelo (mm) |
Carico ammissibile (kN) |
Lunghezza di montaggio (mm) |
Ø di montaggio |
||
| 25 | 10 | 152 | 71 | ||
| 28 | 15 | 169 | 82 | ||
| 30 | 20 | 180 | 85 | ||
| 40 | 33 | 211 | 106 | ||
| 50 | 52 | 264 | 125 | ||
| 56 | 67 | 262 | 140 | ||
| 60 | 90 | 262 | 150 | ||
| 63 | 100 | 285 | 160 | ||
| 70 | 107 | 302 | 172 | ||
| 80 | 133 | 322 | 194 | ||
I valori indicati sono validi per tutti i fluidi.
Dimensioni scritte in blu: dimensioni del cuscinetto
Le forze di tenuta del dispositivio anticaduta per macchinari hanno un coefficiente di sicurezza di almeno 2, ma non superiore a 2,8.
- Sollecitazione a pressione o trazione
- Sbloccato idraulicamente: min. 40 bar, max. 250 bar
- Sbloccato pneumaticamente: min. 4 bar, max. 10 bar
- È necessaria una verifica in fabbrica del dispositivio anticaduta dopo 2 milioni di cicli di commutazione
- Velocità max. dello stelo: 0,5 m/s
- Temperatura d'esercizio: da 0 °C a +60 °C
- Fluidi: oli minerali, HFC o aria compressa, altri su richiesta
FAQ sulla testa di bloccaggio
Certificazione DGUV Test
Cosa si intende per testa di bloccaggio?
Una testa di bloccaggio è un componente utilizzato nelle macchine come elemento di sicurezza. Fissa gli steli rotondi in qualsiasi posizione, attivando automaticamente il meccanismo di bloccaggio in caso di interruzione dell'alimentazione. Grazie a questo principio di funzionamento, le teste di bloccaggio vengono spesso utilizzate per la messa in sicurezza dei carichi, in particolare per evitare pericoli in caso di interruzione di corrente.
Come si mettono in sicurezza gli assi caricati a gravità secondo DGUV o la Direttiva Macchine?
Gli assi gravimetrici devono essere messi in sicurezza, ad esempio secondo la norma EN ISO 13849. A seconda del Performance Level (PLr) da raggiungere, è necessario un sistema di sicurezza ridondante. Nel caso di assi idraulici, questo può avvenire tramite una valvola di blocco in combinazione con una testa di serraggio o un'unità di bloccaggio, oppure tramite un dispositivio anticaduta.
L'unità di bloccaggio è un componente di sicurezza secondo la norma EN ISO 13849?
L'unità di bloccaggio può essere utilizzata come componente di sicurezza secondo la norma EN ISO 13849. A tal fine, su richiesta, forniamo un valore B10D, con il quale è possibile calcolare il valore MTTF necessario e determinare il Performance Level.
