Dispositivo anticaduta nelle macchine
Sistema di sicurezza anticaduta nell'ingegneria meccanica per assi verticali

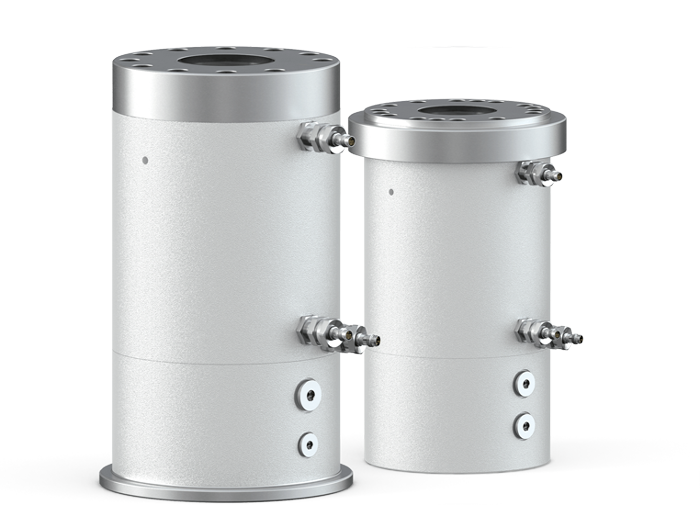

Il dispositivo anticaduta serve a bloccare gli steli rotondi negli assi verticali.
Garantisce massima sicurezza e affidabilità, sia per il mantenimento continuo di carichi in stato di fermo, sia come componente di sicurezza per assi gravati da peso in caso di emergenza, sia per l'efficace protezione anticaduta nell'ingegneria meccanica.
Il dispositivo anticaduta si blocca meccanicamente secondo un principio di auto-rinforzo ed è resistente alla pressione o alla trazione. Lo sblocco avviene tramite pressione idraulica o pneumatica.
- Sicurezza di persone e macchine
- Forza di bloccaggio senza alimentazione di energia
- Per l'impiego verticale
- Pneumatico o idraulico
- Forza di tenuta grazie al principio di auto-amplificazione
- Certificato DGUV
Impiego e utilizzo del dispositivo anticaduta
La soluzione di sicurezza per uomo e macchina
Il dispositivo anticaduta si basa sulla nostra esperienza, maturata dal 1965, con le unità di bloccaggio del tipo Ratio Clamp®. Abbiamo sviluppato ulteriormente questa tecnologia collaudata per garantire la massima sicurezza nelle applicazioni su assi verticali soggetti alla forza di gravità. In questo modo, forniamo una maggiore forza di bloccaggio in caso di emergenza.
- Fissaggio di barre tonde di ogni tipo, in qualsiasi posizione
- Blocca da fermo, per frenare in caso di emergenza occasionale anche in movimento
- Forza di bloccaggio senza alimentazione di energia per un tempo illimitato
- Blocca gli assi in modo preciso in caso di interruzione di corrente, guasti all'azionamento o al controllo
- Presse e punzonatrici: Impedisce l'abbassamento della parte superiore, protegge l'utensile e il personale addetto
- Macchine utensili: Protegge in modo affidabile gli assi verticali pesanti e i mandrini dalla caduta
- Robotica e portali: Mantiene utensili e carichi in posizione di sicurezza, anche in caso di guasto degli azionamenti
- Intralogistica e ascensori: Garantisce la sicurezza di persone e merci nei sistemi di sollevamento
Principio di funzionamento del dispositivo anticaduta
L'unità di bloccaggio per i dispositivi di sollevamento
Il dispositivo anticaduta funziona meccanicamente secondo il principio di funzionamento della chiusura per attrito. In assenza di pressione, la forza di tenuta si sviluppa tramite il sistema di serraggio conico quando il carico si abbassa. In questo caso, agisce il principio di auto-amplificazione, per cui lo stelo viene bloccato.

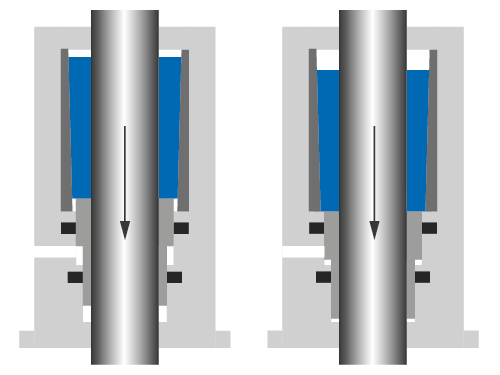

Mettere in sicurezza il carico
Se la pressione di sbloccaggio diminuisce, i segmenti di bloccaggio, pretensionati da una molla, si appoggiano allo stelo da bloccare. L'attrito che ne deriva mette in sicurezza il carico e il dispositivo anticaduta è pronto a sostenerlo.
Bloccare, assumere il carico
Non appena lo stelo da bloccare si muove nella direzione del carico, il sistema di bloccaggio si blocca auto-amplificandosi, in quanto i segmenti di bloccaggio si spostano per attrito fino all'arresto interno. In questo modo si sviluppa la forza di tenuta e il carico viene assunto.

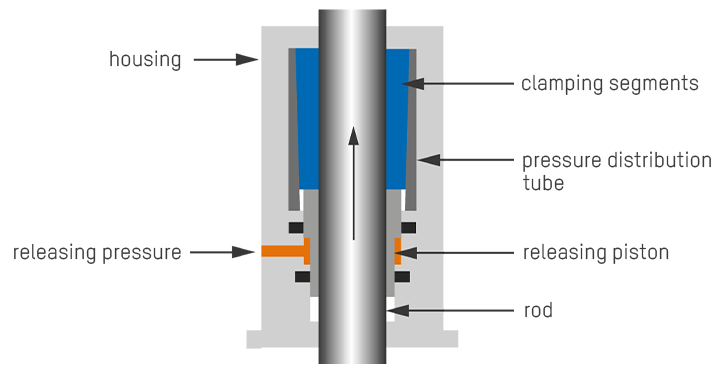

Sblocco
Mediante la pressione di sbloccaggio idraulica o pneumatica, il pistone di sbloccaggio con i segmenti di bloccaggio viene spinto verso l'alto dalla condizione "Mettere in sicurezza il carico" alla posizione sbloccata.
Nello stato bloccato, oltre alla pressione di sbloccaggio, è necessario applicare una forza esterna sullo stelo bloccato in direzione opposta alla direzione del carico.Sollecitazioni e sovraccarichi
Una volta che il carico è stato trasferito, lo stelo non scivola fino alla massima forza di tenuta ammissibile.
Un sovraccarico con slittamento dello stelo può verificarsi occasionalmente senza danneggiare lo stelo o il dispositivio anticaduta.
Montaggio del dispositivo anticaduta
Tipo di fissaggio a pressione o a trazione
Flangia di fissaggio fissa
In aggiunta al collare di centraggio montato saldamente sul dispositivo anticaduta, è possibile utilizzare una flangia fissa. Durante l'uso, assicurarsi che il dispositivo anticaduta sia installato senza tensioni.
Flangia di fissaggio allentata
In aggiunta alla flangia di centraggio, fissata saldamente al dispositivo anticaduta, è possibile utilizzare una flangia allentata. Questa consente sia una compensazione del movimento radiale che verticale.
Sensori del dispositivo anticaduta
Interruttore di prossimità induttivo e pressostati
Il dispositivo anticaduta può essere equipaggiato opzionalmente con un massimo di 4 sensori indipendenti: a seconda del livello di prestazione richiesto dalla macchina in cui è integrato il dispositivo anticaduta, gli interruttori di prossimità possono essere forniti, se necessario, in versione ridondante o con uscita di diagnostica.
Dati tecnici del dispositivio anticaduta
Sblocco tramite pressione idraulica o pneumatica
Nel nostro configuratore di prodotti online HäKo potete assemblare l'unità di bloccaggio - dispositivio anticaduta, visualizzare le schede dati tecnici con le dimensioni di montaggio dettagliate e richiedere i dati CAD desiderati. Come accessori sono disponibili diverse flange di fissaggio e componenti di sensori. Uno stelo funzionale con estremità stelo pistone liberamente configurabili può essere montato direttamente in HäKo.
Dati tecnici del dispositivio anticaduta
Sblocco tramite pressione idraulica o pneumatica
| DISPOSITIVO ANTICADUTA PER ASSI VERTICALI |
|||||
| + Blocco + Certificazione |
Auto-rinforzante Test DGUV |
||||
| Ø stelo (mm) |
Carico ammissibile (kN) |
Lunghezza di montaggio (mm) |
Ø di montaggio |
||
| 25 | 10 | 152 | 71 | ||
| 28 | 15 | 169 | 82 | ||
| 30 | 20 | 180 | 85 | ||
| 40 | 33 | 211 | 106 | ||
| 50 | 52 | 264 | 125 | ||
| 56 | 67 | 262 | 140 | ||
| 60 | 90 | 262 | 150 | ||
| 63 | 100 | 285 | 160 | ||
| 70 | 107 | 302 | 172 | ||
| 80 | 133 | 322 | 194 | ||
I valori indicati sono validi per tutti i fluidi.
Dimensioni scritte in blu: dimensioni del cuscinetto
Le forze di tenuta del dispositivio anticaduta per macchinari hanno un coefficiente di sicurezza di almeno 2, ma non superiore a 2,8.
- Sollecitazione a pressione o trazione
- Sbloccato idraulicamente: min. 40 bar, max. 250 bar
- Sbloccato pneumaticamente: min. 4 bar, max. 10 bar
- È necessaria una verifica in fabbrica del dispositivio anticaduta dopo 2 milioni di cicli di commutazione
- Velocità max. dello stelo: 0,5 m/s
- Temperatura d'esercizio: da 0 °C a +60 °C
- Fluidi: oli minerali, HFC o aria compressa, altri su richiesta
