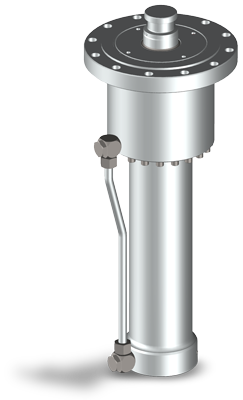

Cilindro a corsa rapida con corsa di potenza
Cilindro per presse, cilindro idraulico con funzione a corsa rapida
I cilindri a corsa rapida vengono utilizzati quando è richiesta una forza molto elevata su una breve corsa all'avvio del cilindro idraulico. Per il resto della corsa del cilindro idraulico è necessaria una velocità di traslazione più elevata, ma è sufficiente una forza inferiore.
Il vantaggio di questi cilindri a corsa rapida è che si può lavorare con un'unità più piccola, poiché la potenza per la forza aumentata e la corsa rapida non sono disponibili contemporaneamente. Inoltre, la funzione di corsa rapida può ridurre i cicli di lavoro della macchina.
- Un cilindro idraulico: due andamenti di forza
- Risparmio energetico: per la corsa rapida è richiesta meno potenza
- Aumento della produttività grazie a cicli di lavoro più elevati
Applicazioni per cilindri a corsa rapida
Fonderia, pressofusione, costruzione di presse
Tali cilindri a doppia forza con funzione di corsa rapida trovano applicazione, tra l'altro, nel settore della fonderia o nella costruzione di presse, da cui anche la denominazione di “cilindro per presse con corsa rapida integrata”.
Fonderia e pressofusione
Per l'apertura dello stampo di colata è necessaria una forza maggiore per separare lo stampo di colata dai componenti - per “sfrondare” - in modo che lo stampo possa essere esteso. Non appena lo stampo si è staccato, è necessaria solo una piccola forza; a tal fine, il cilindro a corsa rapida deve ritrarre la corsa di apertura rimanente il più rapidamente possibile.
Costruzione di presse
È necessaria un'elevata forza per il processo di pressatura. L'applicazione di questa elevata forza di pressatura avviene solitamente poco prima della posizione finale del cilindro idraulico. Durante il resto del movimento, il cilindro della pressa funziona con un carico notevolmente inferiore; tra l'altro, si tratta solo di mantenere libero lo spazio per il caricamento.
Inserendo il suo CAP, potrà contattare direttamente il suo referente.
Funzione

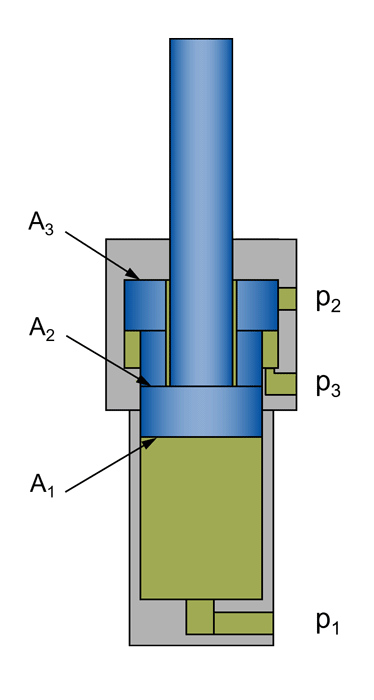

Cilindro a corsa rapida in direzione di rientro con corsa di forza all'inizio della corsa
Nel cilindro a corsa rapida, che applica la grande forza in trazione, la superficie del pistone ausiliario (A3) viene automaticamente pressurizzata (p2) durante la corsa di ritorno. Finché il pistone ausiliario poggia sulla superficie del pistone (A2), lo stelo pistone si ritrae con grande forza finché il pistone ausiliario non raggiunge il finecorsa. Da quel momento in poi, lo stelo pistone (A2) può rientrare più velocemente nella posizione desiderata, poiché la sua superficie di azione è più piccola. Il pistone ausiliario può essere pressurizzato attivamente tramite il raccordo p3 oppure essere spostato passivamente dallo stelo pistone tramite il filtro dell’aria e la linea di perdita dell’olio.
| Simbolo formula | |
| A1 / p1 | Corsa di estensione |
| A2 | Avanzamento rapido |
| A3 / p2 | Avanzamento di forza |
Funzione

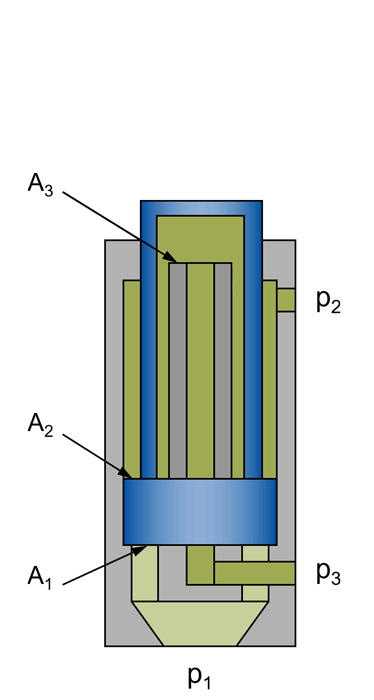

Cilindro ad avanzamento rapido in direzione di estensione con avanzamento di forza a fine corsa
Nel cilindro a corsa rapida, che applica la grande forza in spinta, lo stelo pistone è forato internamente. Al suo interno si trova un ulteriore stelo con una piccola superficie di azione (A3). Per una rapida estensione, la piccola superficie a corsa rapida (A3) viene pressurizzata (p3). Durante questa corsa rapida, il fabbisogno di fluido per riempire la grande camera per la corsa di potenza viene fornito tramite una valvola di precarico o con una bassa pressione (p1). La corsa di potenza con la grande superficie dello stelo pistone (A1) può essere attivata idraulicamente in qualsiasi momento e in qualsiasi posizione.
| Simbolo formula | |
| A1 / p1 | Avanzamento di forza - Raccordo di aspirazione/mandata |
| A3 / p3 | Avanzamento rapido |
| A2 / p2 | Corsa di ritorno |
