Forze laterali
Proposta per la dotazione di cilindri idraulici
La proposta per la selezione delle caratteristiche della dotazione dipende da molte condizioni operative.
La corretta dotazione è fondamentale per la qualità e l'affidabilità del cilindro idraulico, per la sua forza di attrito e per il comportamento all'usura del cilindro idraulico.
In particolare, per la determinazione della dotazione, oltre alle temperature d'esercizio e alle corse e velocità, che vengono determinate nel dimensionamento idraulico, è necessario tenere conto delle forze laterali che agiscono sullo stelo pistone del cilindro:
 |

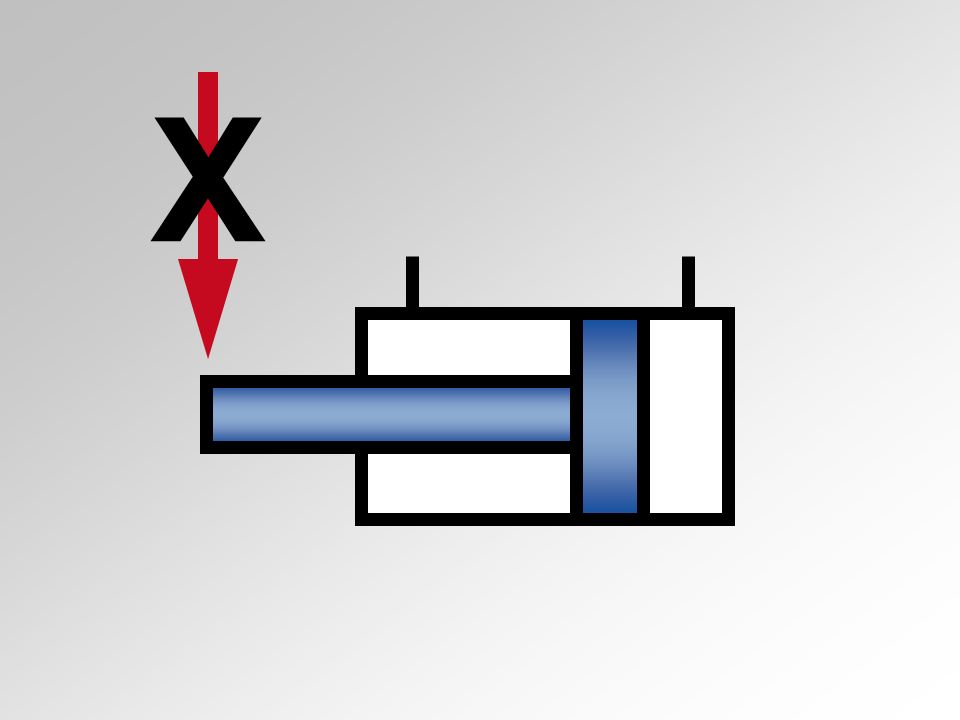

Assenza di forze laterali Idealmente, un cilindro idraulico è installato in modo tale che non agiscano forze laterali sullo stelo pistone. In questi casi, si consiglia un sistema di guida metallico o il sistema di guida Servoslide® sulla chiusura. |
 |

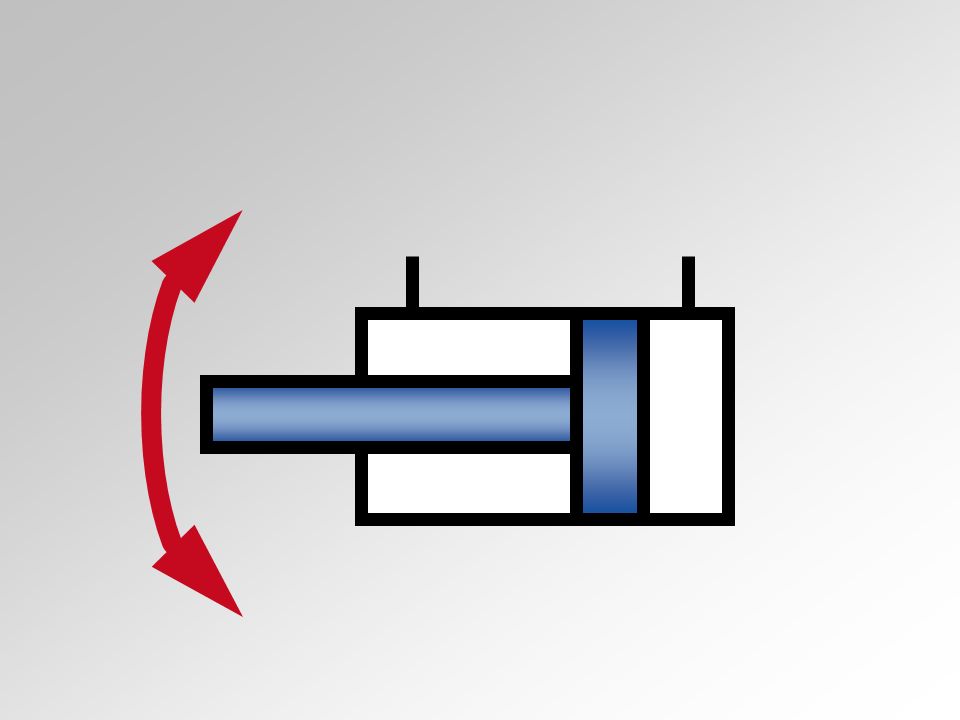

Forze laterali dovute al movimento trasversale I cilindri idraulici con tipi di fissaggio oscillanti, come ad esempio le rotule, sono spesso soggetti a forze laterali che si verificano a causa di un movimento trasversale del cilindro. In linea di principio, i cilindri idraulici sono progettati per questo scopo, qui si consiglia il sistema di guida Servoslide® sulla chiusura. |
 |

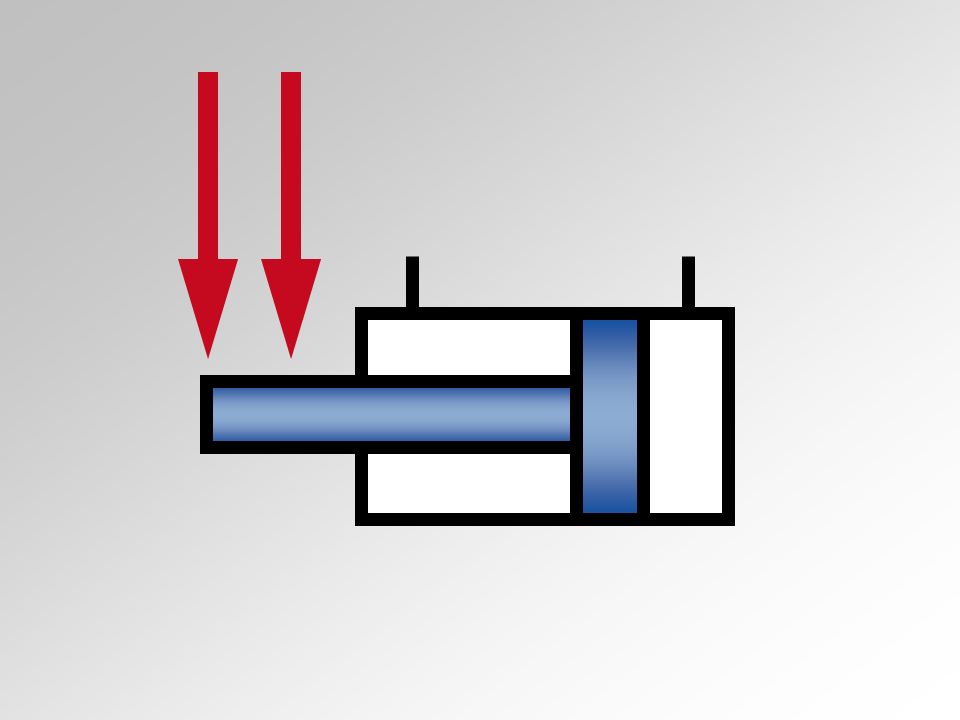

Forze laterali molto elevate Movimenti altamente dinamici possono causare forze laterali molto elevate sullo stelo pistone del cilindro idraulico. Per tali applicazioni sono particolarmente adatti i cilindri della serie 320. |
La proposta fornita si basa esclusivamente sulle condizioni operative richieste qui. Non si può garantire la loro correttezza a causa di possibili influenze sconosciute.
In caso di ulteriori fattori di influenza, si prega di contattare la nostra consulenza applicativa.
