Sistema di guarnizione chiusura
progettazione di cilindri idraulici

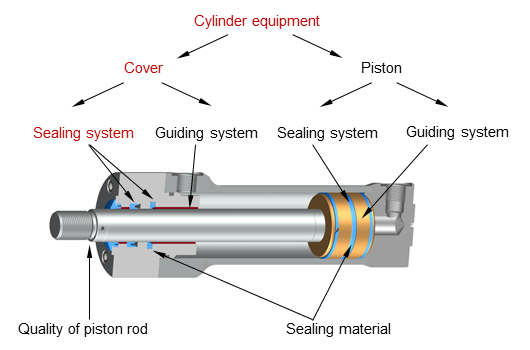

Il sistema di guarnizione sulla chiusura descrive le forme costruttive e la combinazione degli elementi di guarnizione.
| Sistema di guarnizione nella chiusura |
T min in °C |
T max in °C |
v max in m/s |
Impiego |
| Anello scanalato e raschiatore Sistema di guarnizione di base |
-30 | 200 | 0,5 | per movimenti "semplici" a corsa lunga |
| Guarnizione compatta, anello scanalato, raschiatore Servocop® |
-30 | 200 | 3 | per movimenti sensibili |
| Guarnizione compatta, anello scanalato, raschiatore Servoseal® |
-30 | 80 | 2 | per movimenti sensibili con basso attrito e poco olio idraulico |
| Guarnizione a fessura anulare, anello scanalato, raschiatore Servofloat® |
-30 | 100 | 4 | per movimenti sensibili con basso attrito |
| Guarnizione per olio funzionale | -30 | 100 | 4 | per la tenuta dell'olio idraulico senza pressione |
| T min | Temperatura minima |
| T max | Temperatura massima |
| v max | Massima velocità dello stelo pistone |
