Sistema di guarnizione tenuta pistone di chiusura
Dotazione dell'unità di bloccaggio Ratio-Clamp®

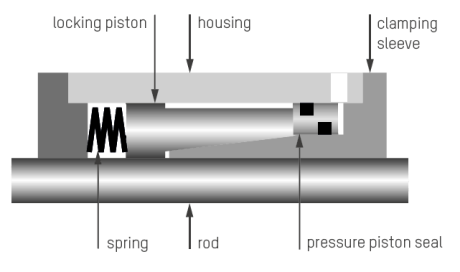

Il sistema di guarnizione descrive le forme costruttive e la combinazione degli elementi di guarnizione all'interno dell'unità di bloccaggio Ratio-Clamp®.
Per applicazioni particolarmente sensibili, è possibile utilizzare il sistema di guarnizione con tenuta pistone di chiusura. In questo sistema, lo stelo si muove senza guarnizioni in pressione quando è sbloccato.
Combinazione di guarnizioni
- Tenuta pistone di chiusura
- Anello scanalato
- Raschiatore
L'attrito radente del sistema è quindi indipendente dalla pressione di sbloccaggio e costante. Questa versione è adatta, ad esempio, per applicazioni di test.
| Velocità dello stelo | fino a 2 m/s |
| Intervallo di temperatura | da -30 °C a +80 °C |
A seconda del fluido utilizzato, è necessario prestare attenzione ai materiali della guarnizione.
| Fluido | Materiale della guarnizione | Materiali di base |
| Olio minerale DIN 51524 | A base di PU/NBR (Standard) |
PU / NBR / PTFE |
|
HFC - Glicole acquoso DIN 51502 |
A base di NBR |
NBR / PTFE |
