Vantaggi del blocco dello stelo con tenuta pistone di chiusura:
  • Per applicazioni particolarmente sensibili
  • Basso attrito di scorrimento
  • Velocità fino a 2 m/s possibili
  • Attrito di scorrimento indipendente dalla pressione

Principio di funzionamento dell'unità di bloccaggio con tenuta pistone di chiusura

Il bloccaggio stelo Ratio-Clamp® funziona secondo il principio della chiusura per attrito: nella posizione iniziale senza pressione, la forza immagazzinata nelle molle viene deviata tramite il cono e blocca una barra tonda. Tramite la pressione di sbloccaggio idraulica applicata, il pistone di bloccaggio viene spostato contro la forza della molla, sbloccando così il bloccaggio.

Bloccaggio stelo Ratio-Clamp® con tenuta pistone di chiusura
Le guarnizioni in pressione sul manicotto di bloccaggio e sul pistone di bloccaggio sono sostituite da una tenuta pistone di chiusura che non tocca lo stelo. L'attrito di scorrimento estremamente basso è quindi indipendente dalla pressione di sbloccaggio e costante.

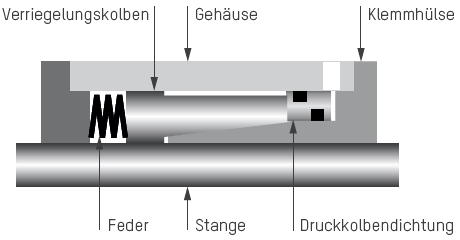

Ratio-Clamp® con tenuta pistone di chiusura
Disegni e dati CADI dati CAD per l'unità di bloccaggio sono disponibili nel nostro HÄKO o presso Cadenas.
Cadenas - PARTcommunity

Dati tecnici del blocco stelo con tenuta pistone di chiusura

Poiché la geometria di serraggio e la molla sono identiche alla Ratio-Clamp® standard, si possono ottenere le stesse forze di tenuta. Tuttavia, a causa della minore superficie di azione idraulica, aumenta la pressione di sbloccaggio minima ammissibile. La pressione di sbloccaggio massima rimane di 160 bar.

  • Per tutti gli steli con superficie dura
  • Caricabile indipendentemente dalla direzione
  • Dopo 2 milioni di cicli di commutazione, è necessaria una verifica di fabbrica della Ratio-Clamp®
  • Velocità max. dello stelo: 1 m/s con Servocop®, 2 m/s con tenuta pistone di chiusura
  • Pressione di sbloccaggio max.: 160 bar
  • Temperatura d'esercizio: da -30°C a +80°C
  • Fluidi: oli minerali, altri come acqua, HFC o Skydrol® su richiesta
Dati tecnici in PDF
Qui trovate tutti i dati tecnici per la nostra unità di bloccaggio Ratio-Clamp® su una pagina di riepilogo.
DE EN FR ZH IT
RATIO-CLAMP®

 RATIO-CLAMP®
TENUTA PISTONE DI CHIUSURA
+ Pressione di sbloccaggio
+ Blocco
+ Sistema di guarnizione
+ Certificazione		 Versione standard
Con forza della molla
Servocop®
TÜV		 Versione standard
Con forza della molla
Tenuta pistone di chiusura
TÜV
Ø stelo
(mm)
 Forza di tenuta
max.
(kN)		 Pressione di
sbloccaggio min.
(bar)		 Forza di tenuta
max.
(kN)		 Pressione di
sbloccaggio min.
(bar)
 16  10     60
 18  12,5  55    12,5  75
 20  14     55     14     75
 22  17     70     17     90
 25  20     70     20     90
 28  31,5  90     31,5  120
 30  40     105     40     135
 32  40     60     40     90
 36  45     75    45     100
 40  50     80     50     100
 45  65     70     65     90
 50  80     90     80     110
 56  90     75     90     100
 60  100     75     100     100
 63  100     85     100     110
 70  140     80     140     110
 80  180     90     180     110
 90  200     65    200    85
 100  250     75     250     95
 110  300     65     300     90
 120  330     70     330     90
 125  350     75     350     90
 140  450     65
 160  750     90



Ulteriori forze di tenuta e Ø stelo su richiesta.
Un bloccaggio idraulico è possibile fino a 2.000 kN di forza di tenuta e Ø stelo 300 mm.
I valori indicati si intendono per il funzionamento con olio minerale. L'impiego di altri fluidi può comportare una variazione della forza di tenuta.
