Testate di fissaggio
Le teste di fissaggio per cilindri idraulici e unità di bloccaggio servono per il montaggio dello stelo pistone sulla macchina.
Testa di fissaggio con filetto interno
Testa di fissaggio con filetto esterno
Montare la testata di fissaggio
- Prima del montaggio, inumidire la superficie filettata con un frenafiletti, ad esempio Loctite 243. Si prega di notare il tipo di applicazione.
- Avvitare la testata di fissaggio fino in fondo e serrarla.
I frenafiletti liquidi riempiono il gioco della filettatura e si induriscono dopo il serraggio. In questo modo la filettatura viene bloccata.

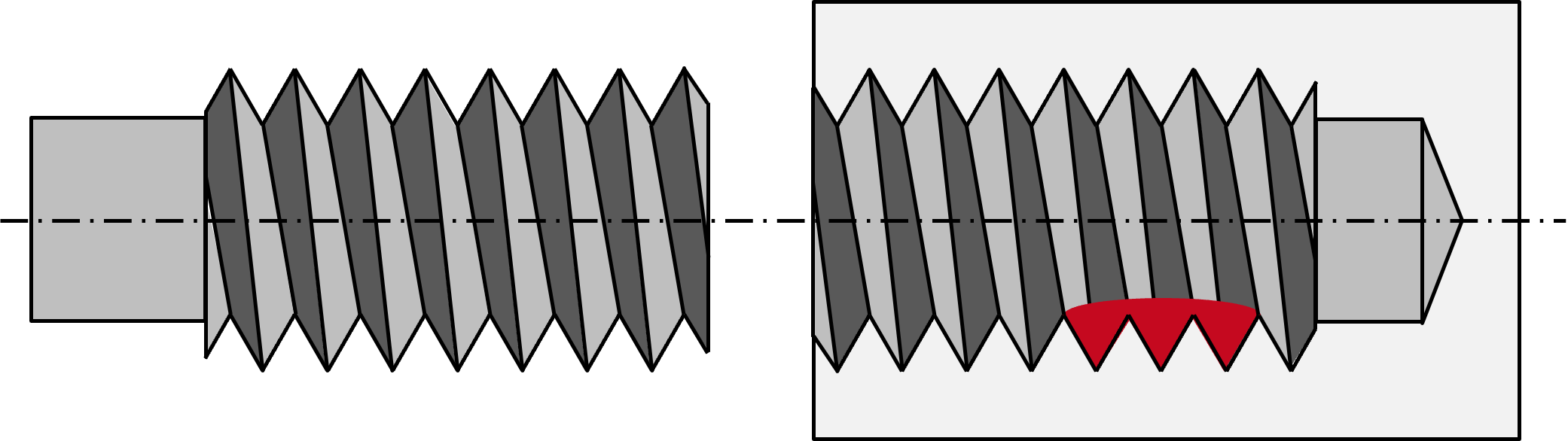

Tipo A
Con filetto interno cieco (ad esempio, filetti interni dello stelo pistone o teste snodate non scanalate), quando l'aria intrappolata non può fuoriuscire:
- Applicare il frenafiletti nel terzo inferiore della filettatura del dado.
L'aria intrappolata spinge il frenafiletti verso l'esterno durante l'avvitamento e si distribuisce su tutta la superficie della filettatura.

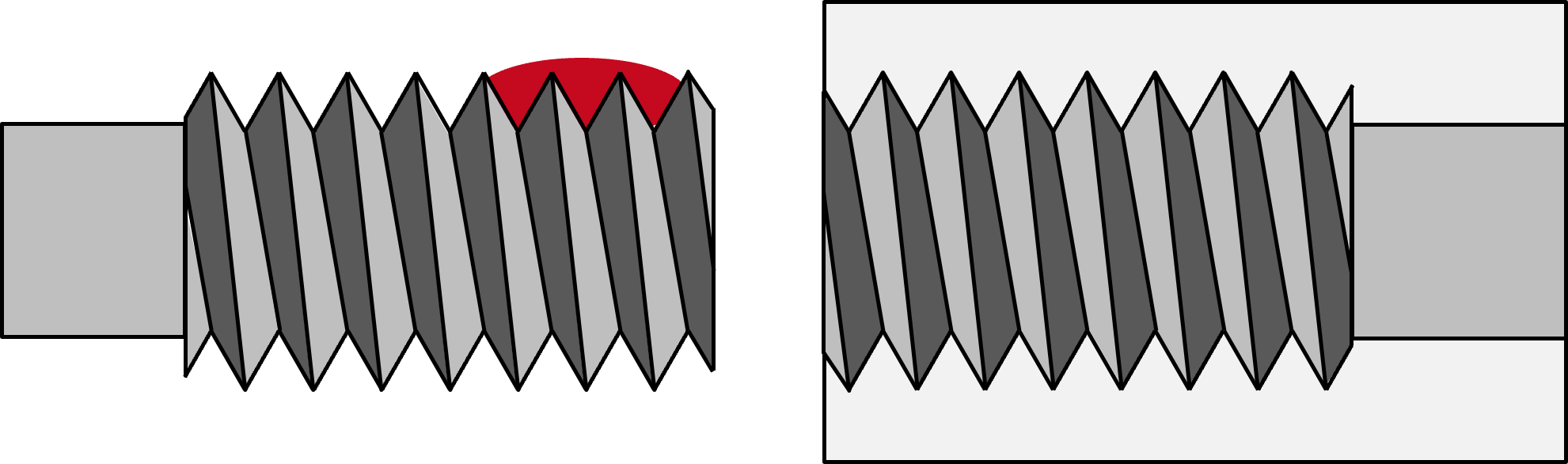

Tipo B
Con filetto interno aperto (ad esempio, con filetti interni dello stelo pistone con foro profondo passante o teste snodate con scanalatura)
- Applicare il frenafiletti sul terzo anteriore della filettatura della vite.
Avvitando la vite, il frenafiletti viene spinto verso l'interno e si distribuisce su tutta la superficie della filettatura.
Suggerimento: consultare le nostre indicazioni sugli utensili adatti
Manutenzione delle rotula radiali
La versione standard delle rotule richiede manutenzione. Queste devono essere lubrificate regolarmente in base al carico e alle raccomandazioni del produttore delle rotula. Si prega di fare riferimento alle nostre indicazioni nelle Informazioni tecniche - Rotula.
