Servoseal®

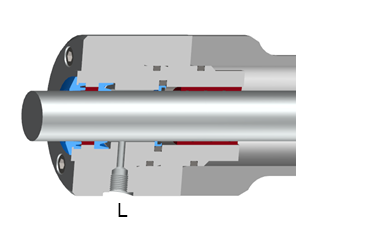

Sistema di guarnizione chiusura
Il sistema di guarnizione nella chiusura Servoseal® è adatto per movimenti particolarmente fluidi e molto sensibili. Si possono ottenere movimenti estremamente privi di stick-slip. Servoseal® è inoltre adatto per movimenti e oscillazioni altamente dinamici, nonché per sollecitazioni del cilindro con elevate forze laterali.
Funzione
Grazie a un anello di ritegno integrato in carbonio, la pressione di contatto della guarnizione viene ridotta, riducendo quasi a zero l'attrito e l'usura.
Il sistema di guarnizione Servoseal® funziona praticamente senza perdite. Lo scarico della minima perdita d'olio nel serbatoio avviene al raccordo dell'olio funzionale L.
La guarnizione a contatto (olio funzionale) e il raschiatore non sono sottoposti a pressione, il che si traduce in un attrito residuo molto basso e costante sull'intera area di pressione.
Combinazione di guarnizioni
- Servoseal®
- Guarnizione per olio funzionale
- Raschiatore
A seconda della serie, dei materiali della guarnizione e del sistema di guida, questo sistema è adatto per:
| Velocità pistone | fino a 2 m/s |
| Intervallo di temperatura | da -30 °C a +80 °C |
Il sistema di guarnizione Servoseal® richiede una pressione minima nella camera di pmin = 50 bar per mantenere la perdita a un livello basso.
Lo scarico del flusso di olio funzionale nel serbatoio avviene senza pressione al raccordo dell'olio funzionale, non deve essere aspirato con pressione negativa. È consentita una precarica della linea dell'olio funzionale fino a 5 bar.
Serie 320:
I raccordi dell'olio funzionale sono collegati internamente per il raccordo opzionale.
Tutte le altre serie:
I raccordi dell'olio funzionale devono essere collegati esternamente.
