Cilindro standard
Produttore di cilindri idraulici
I cilindri idraulici offrono molti vantaggi: sono durevoli, a basso attrito e robusti. Le serie 120 e 300, prodotte da noi come produttori di cilindri idraulici, hanno un'ottima risposta, una bassa usura e quindi lunghi intervalli di manutenzione.
Con la tipica qualità Hänchen e con elementi di guarnizione coordinati, questi cilindri standard soddisfano i massimi requisiti tecnici per azionamenti sicuri e affidabili.
Oltre ai nostri moduli standard, sviluppiamo e produciamo cilindri idraulici speciali individuali di alta qualità per le più svariate aree di applicazione.
- Avviamento da fermo a pieno carico
- Potenza erogata costantemente e simultaneamente
- Design compatto
- Basso attrito
- Nessun rischio di guasto
- Nessun effetto stick-slip
Caratteristiche di un cilindro idraulico
Vantaggi dell'idraulica
- Pronto all'uso: partenza da fermo a pieno carico
- La struttura compatta con basso momento d'inerzia garantisce un'elevata densità di potenza. In questo modo, i cilindri possono avviarsi immediatamente a pieno carico e cambiare rapidamente la direzione di movimento.
- In posizione: in ogni situazione
Le velocità sono regolabili in modo continuo con un concetto di regolazione semplice e un'elevata precisione di posizionamento, anche in caso di forti variazioni dei requisiti.
- Veloce: anche con carico elevato
La forza e la velocità sono costanti e prelevabili contemporaneamente a piena potenza.
- Cilindri idraulici per ogni gamma di frequenza
La dinamica richiesta dell'azionamento decide il tipo di effetto del cilindro. Con valvole di regolazione rapide, anche i cilindri differenziali raggiungono un'elevata precisione del profilo ad alte frequenze. I valori limite riportati nel diagramma sono da considerarsi valori indicativi per la progettazione. Dipendono da diverse condizioni operative: noi vi aiutiamo nella scelta.
Serie di cilindri standard di Hänchen
Per oscillazioni a corsa lunga e corta
Il nostro ampio programma standard è perfetto per molte applicazioni diverse.
Disponiamo di un ampio assortimento di cilindri standard, sviluppati appositamente per applicazioni di prova con elevate caratteristiche dinamiche. Per saperne di più, clicca qui:

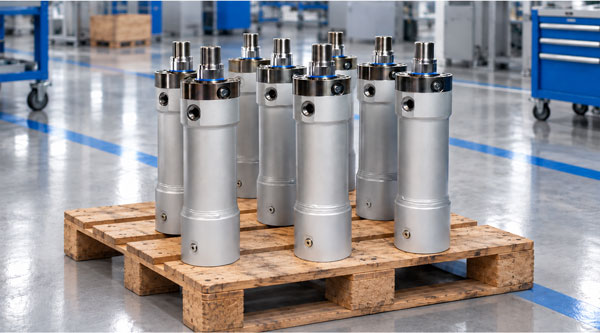

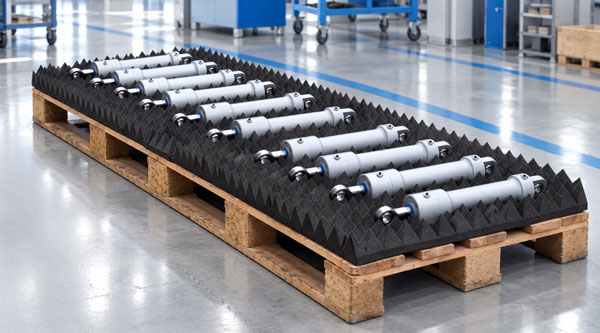

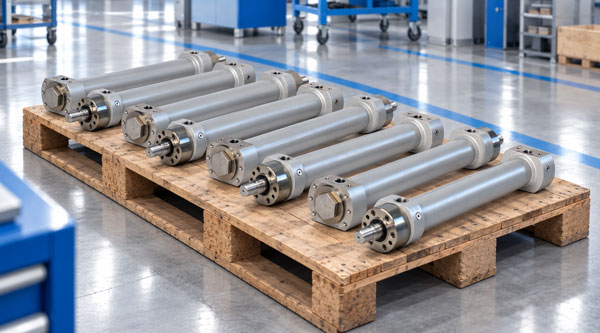

Cilindri di serie
Design ottimizzato per voi - Processo ottimizzato per noi
In caso di necessità ripetuta di una maggiore quantità di lotti, vale la pena progettare il cilindro idraulico esattamente in base alle rispettive esigenze. In questo caso, Hänchen, in qualità di produttore di cilindri idraulici, adotta un approccio olistico per offrire un cilindro di serie con un rapporto qualità-prezzo ottimizzato.
- Bassi costi unitari del cilindro
- Il cilindro può fare esattamente ciò che richiede l'applicazione.
- Tempi di consegna rapidi grazie a processi ottimizzati per la serie.
- Rapida fornitura di ricambi grazie allo stoccaggio delle guarnizioni.
In caso di necessità di cilindri a doppio effetto
come cilindri di serie
vi preghiamo di contattarci direttamente:
Sistemi di guarnizione e di guida
Il sistema di guarnizione nella chiusura e sul pistone è il cuore di un cilindro idraulico e ne determina le possibilità di impiego. In questo modo si stabiliscono le proprietà di attrito e il comportamento stick-slip del cilindro standard, quali velocità sono realizzabili e come influiscono le forze laterali.
La dotazione di un cilindro idraulico descrive le sue caratteristiche interne decisive, che determinano direttamente prestazioni e vita utile. Queste includono principalmente la configurazione di guarnizioni, guide e la qualità del materiale:
- Sistemi di guarnizione e guida per pistone e chiusura
- Il materiale della guarnizione utilizzato (ad es. a base FKM)
- La qualità dello stelo pistone (materiale e rivestimento superficiale)
Attraverso la selezione mirata di queste caratteristiche, il cilindro viene adattato in modo ottimale alla sua applicazione specifica e alle rispettive condizioni operative.
Domande sulla dotazione
dei cilindri idraulici
- Qual è il compito dei sistemi di guarnizione in un cilindro idraulico?
-
Il sistema di guarnizione determina l'attrito, il comportamento stick-slip, la velocità ammissibile e l'usura di un cilindro idraulico. La guarnizione corretta influenza quindi in modo significativo la precisione, la vita utile e l'efficienza energetica dell'applicazione.
- Perché vengono utilizzate superfici di scorrimento del cilindro levigate?
-
Le superfici di scorrimento levigate migliorano la lubrificazione tra guarnizione e tubo del cilindro e aumentano la rotondità dello stelo pistone per una pressione di contatto uniforme della guarnizione. Ciò riduce l'attrito e l'usura, mentre aumentano la vita utile e la sicurezza operativa del cilindro idraulico.
- Perché i cilindri idraulici Hänchen raggiungono una vita utile particolarmente lunga?
-
La lunga vita utile si basa su un'elevata precisione di fabbricazione, superfici di scorrimento levigate, moderni sistemi di guarnizione e una lavorazione precisa di tutti i componenti. Queste caratteristiche riducono in modo duraturo l'attrito, l'usura e i guasti imprevisti.
Accessori e utensili per cilindro standard
Elementi di fissaggio, attrezzo di montaggio e componenti di sistema
I nostri accessori e utensili disponibili di serie sono consultabili nel configuratore prodotti HÄKO, in base al cilindro selezionato.
Dati tecnici dei cilindri standard Hänchen
Cilindro idraulico dal produttore
Tipo di effetto: cilindro differenziale, cilindro sincrono | Sistemi di guarnizione: versione standard, Servocop®, Servoseal®, Servofloat® |
Velocità: fino a 2 m/s | Corsa: 1 - 6.000 mm
La progettazione idraulica dei cilindri idraulici, così come la selezione di accessori, valvole e schede dati tecnici adeguati, può essere effettuata nel nostro
configuratore di prodotti HÄKO.
| Serie 120 | Serie 300 | |||||||
| Alesaggio (mm) |
Ø stelo (mm) |
Forza F1 | F2 (kN) |
Pressione max.* (bar) |
Forza F1 | F2 (kN) |
Pressione max.* (bar) |
|||
| 25 | 12 16 |
7,4 | 7,4 | |
5,7 4,3 |
150 150 |
14,7 | |
--- 8,7 |
--- 300 |
|
| 32 | 16 20 |
12,1 | 12,1 | |
9,0 7,4 |
150 150 |
24,1 | |
--- 14,7 |
--- 300 |
|
| 40 | 20 25 30 |
18,8 | 18,8 | |
14,1 11,5 --- |
150 150 --- |
37,7 | 37,7 | |
--- 23,0 16,5 |
--- 300 300 |
|
| 50 | 25 30 40 |
29,5 | 29,5 | |
22,1 18,8 --- |
150 150 --- |
58,9 | 58,9 | |
--- 37,7 21,2 |
--- 300 300 |
|
| 60 | 30 40 50 |
42,4 | 42,4 | |
31,8 23,6 --- |
150 150 --- |
84,8 84,8 |
--- 47,1 25,9 |
--- 300 300 |
|
| 80 | 40 50 60 |
75,4 | 75,4 | |
56,5 45,9 --- |
150 150 --- |
150,8 | 150,8 | |
--- 91,9 66,0 |
--- 300 300 |
|
| 100 | 50 60 80 |
117,8 | 117,8 | |
88,4 75,4 --- |
150 150 --- |
235,6 | 235,6 | |
--- 150,8 84,8 |
--- 300 300 |
|
| 125 | 60 80 100 |
184,1 | 184,1 | |
141,7 108,7 --- |
150 150 --- |
368,2 | 368,2 | |
--- 217,4 132,5 |
--- 300 300 |
|
| 140 | 80 100 |
230,9 | 230,9 | |
155,5 113,1 |
150 150 |
461,8 | |
--- 226,2 |
--- 300 |
|
| 160 | 80 100 |
301,6 | 301,6 | |
226,2 183,8 |
150 150 |
603,2 | |
--- 367,6 |
--- 300 |
|
| 180 | 100 120 |
381,7 | 381,7 | |
263,9 212,1 |
150 150 |
763,4 | |
--- 424,1 |
--- 300 |
|
| 200 | 100 120 140 |
628,3 | 628,3 | |
471,2 402,1 --- |
200 200 --- |
942,5 | |
--- --- 480,7 |
--- --- 300 |
|
| 220 | 120 140 160 |
760,3 | 760,3 | |
534,1 452,4 --- |
200 200 --- |
1.140,0 | |
--- --- 537,2 |
--- --- 300 |
|
| 250 | 120 140 180 |
981,7 | 981,7 | |
755,6 673,9 --- |
200 200 --- |
1.472,0 | |
--- --- 709,2 |
--- --- 300 |
|
| 300 | 160 200 |
1.413,7 | | 1.011,6 --- |
200 --- |
2.120,6 | |
--- 1.178,2 |
--- 300 |
|
* Per il fissaggio con versione girevole, la pressione è limitata a 120 bar.
F1 = Forza di spinta durante l'estensione del cilindro | F2 = Forza di trazione durante la retrazione del cilindro
Nei cilindri sincroni, l'estensione e la retrazione corrispondono al valore F2.
FAQ - Cilindri standard
Domande generali
- Quali vantaggi offrono i cilindri idraulici standard Hänchen?
I cilindri standard Hänchen si distinguono per la lunga vita utile, l'elevata precisione di posizionamento, il basso attrito, l'alto rendimento e una costruzione compatta. Inoltre, gli utenti beneficiano di lunghi intervalli di manutenzione e di un'elevata qualità di fabbricazione.
- In quali tipici settori di applicazione i cilindri idraulici sono superiori alle soluzioni elettromeccaniche?
I cilindri idraulici sono sempre superiori agli azionamenti elettromeccanici quando sono richieste forze elevate, corse lunghe, elevata dinamica o condizioni ambientali particolarmente difficili. I tipici settori di applicazione sono:
- Presse e tecnologia di deformazione – con forze di processo molto elevate
- Plastica e pressofusione – apertura e chiusura rapida di stampi pesanti con elevato numero di cicli
- Banchi di prova – simulazione di precisi cicli di carico su milioni di cicli
- Piattaforme di movimento ed esapodi – movimenti sensibili e senza scatti
- Impianti con molti azionamenti – un'unità di potenza alimenta molti cilindri contemporaneamente
- Cosa distingue i cilindri di serie dalle soluzioni standard?
I cilindri di serie sono progettati specificamente per le esigenze di un'applicazione ripetitiva. Materiali, guarnizioni e design vengono ottimizzati, migliorando così il rapporto qualità-prezzo nella produzione in serie. Questi adattamenti sono particolarmente vantaggiosi per applicazioni con fabbisogno regolare e ordini successivi pianificati.
- Qual è lo scopo dell'ammortizzazione di fine corsa in un cilindro idraulico?
L'ammortizzazione di fine corsa frena in modo controllato la velocità del pistone poco prima di raggiungere la posizione di fine corsa. Ciò previene un arresto meccanico brusco, riduce la sollecitazione sulla struttura della macchina, minimizza il rumore e aumenta la vita utile del cilindro.
Maggiori informazioni sull'ammortizzazione di fine corsa sono disponibili nelle nostre Informazioni Tecniche.
