Serie dei cilindri idraulici
Dimensionamento dei cilindri idraulici
La serie è la misura della pressione nominale del cilindro idraulico.

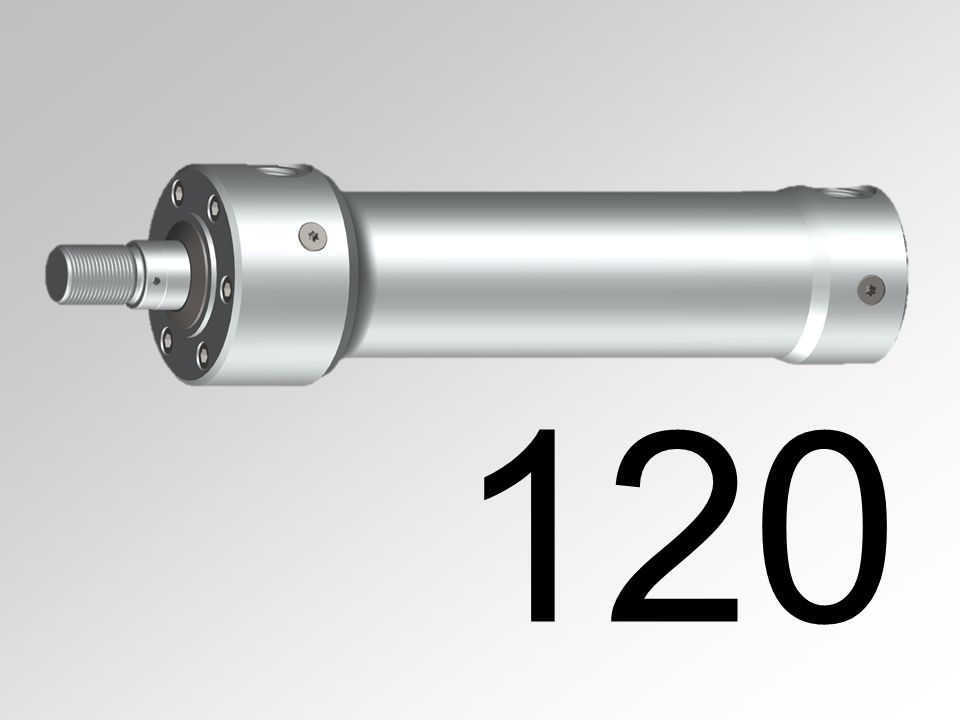

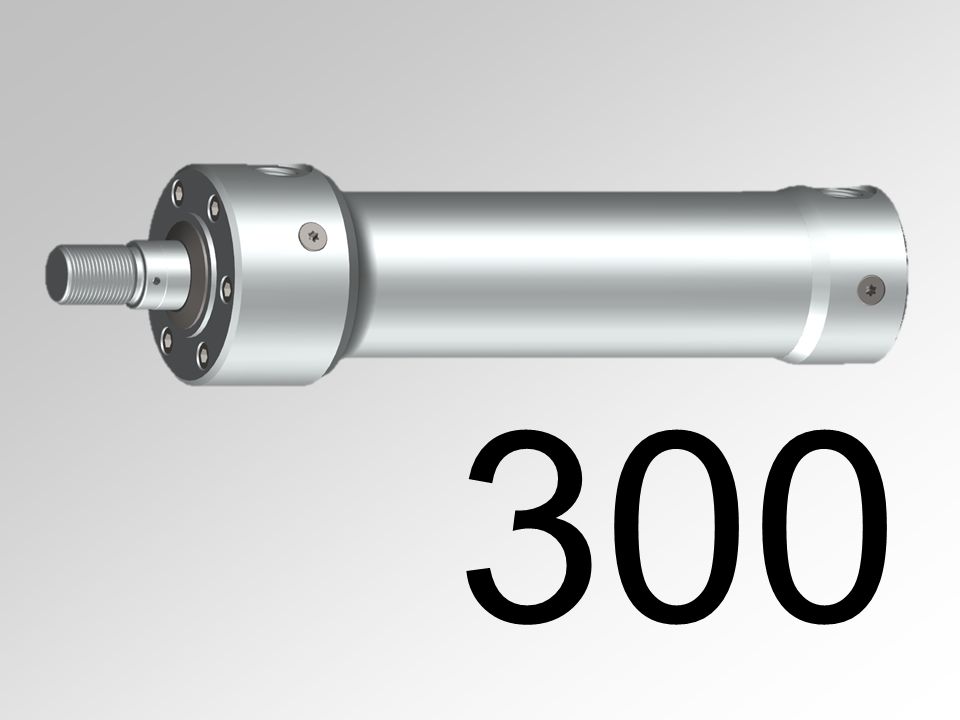

Le serie Hänchen serie 120 e serie 300 si distinguono per la loro struttura particolarmente compatta e possono quindi sfruttare al meglio il vantaggio della densità di forza.
Le serie 100, serie 160, serie 250 e serie 660, quando si seleziona il sistema di tenuta base, sono conformi alle rispettive norme.

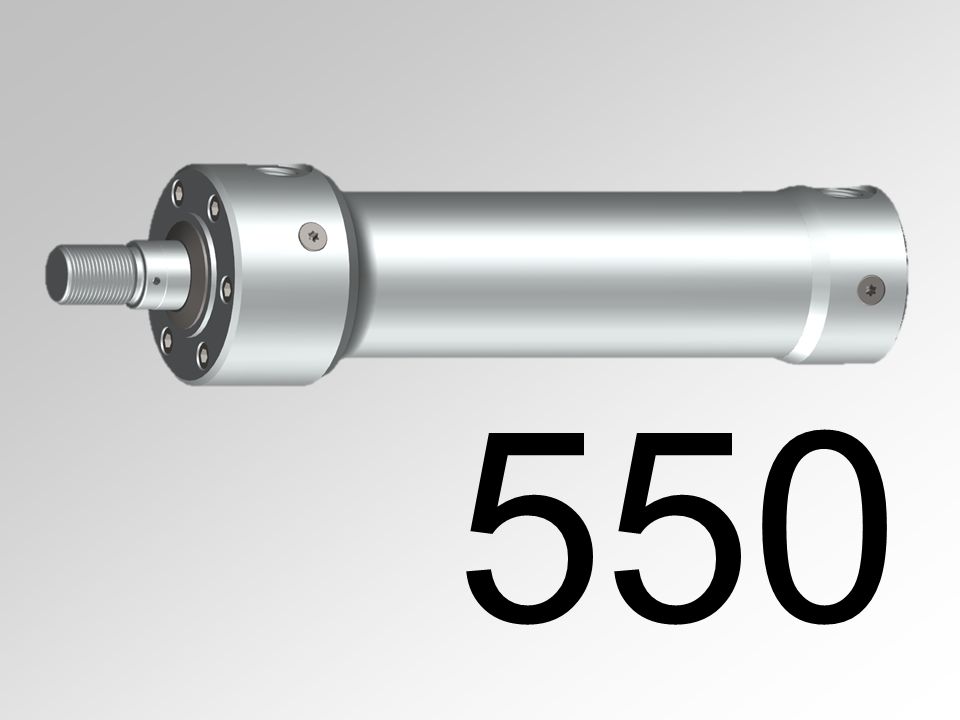

La serie 550 corrisponde nelle dimensioni di montaggio, come ad esempio filettatura dello stelo pistone, dimensioni della flangia o della rotula, alla norma ISO 6022, il cilindro base stesso corrisponde alla serie 300 con tutti i vantaggi.

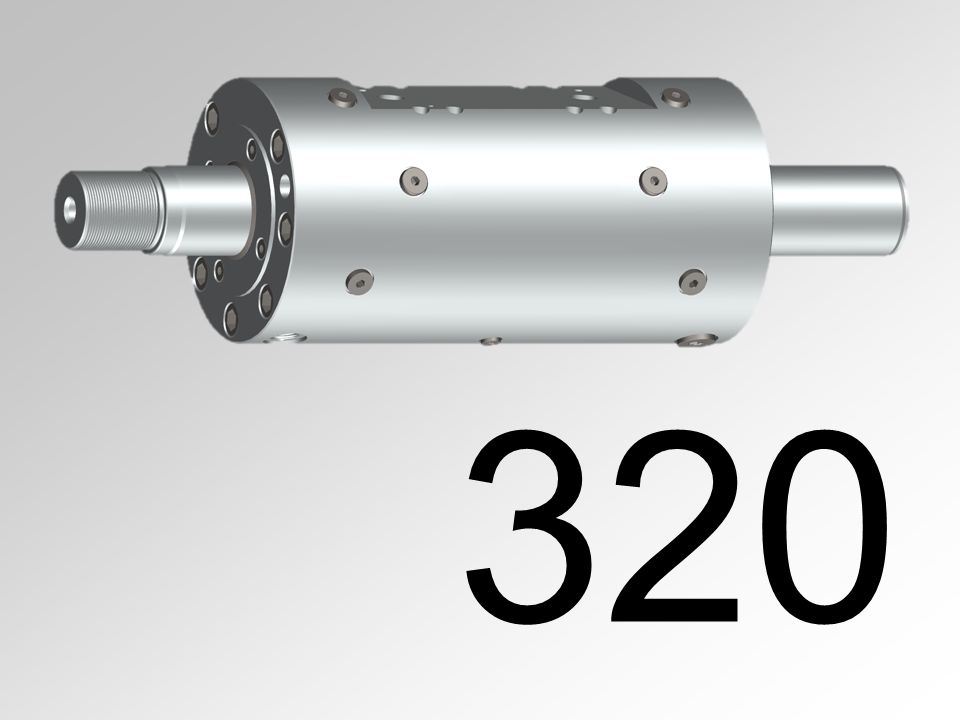

La serie 320 indica la serie di cilindri di prova per applicazioni altamente dinamiche.
Panoramica delle serie
| Serie |  Serie 120 |
 Serie 300 |

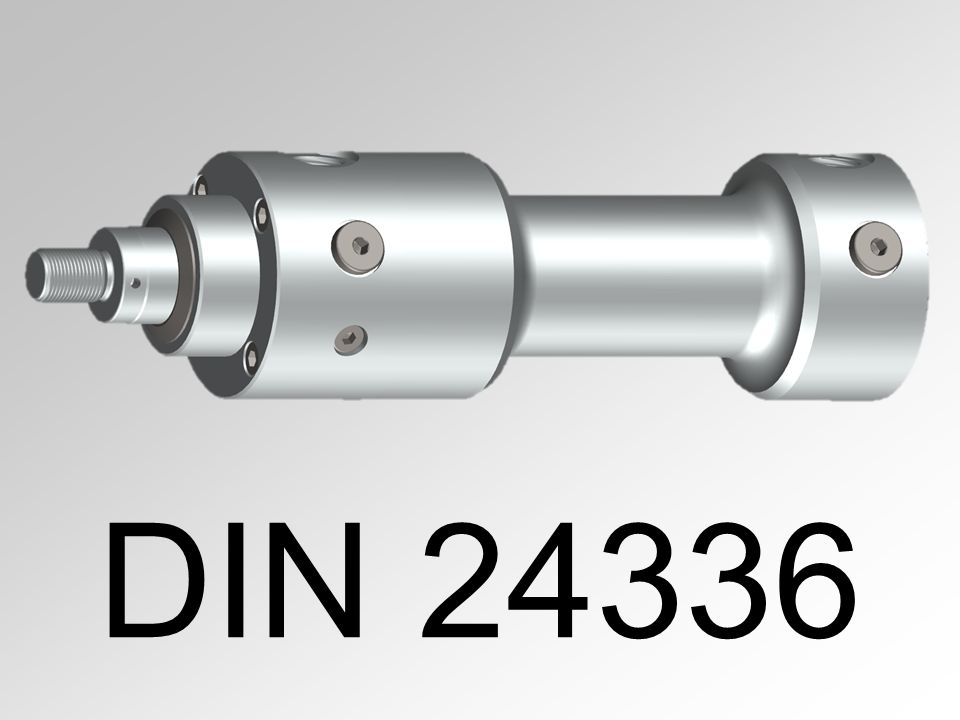

 Serie 100 |

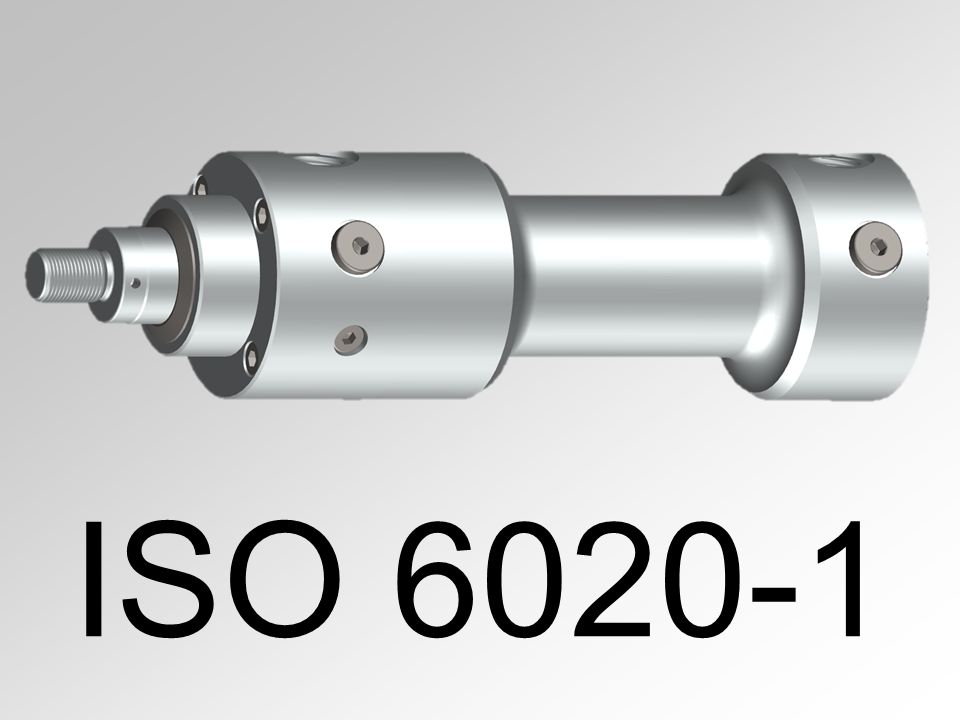

 Serie 160 |
| Norma | Standard Hänchen | Standard Hänchen | DIN 24336 | DIN ISO 6020-1 |
| Pressione max. ammessa | 15 MPa 20 MPa |
30 MPa | 10 MPa | 16 MPa |
| configurabile in HäKo | configurabile in HäKo | su richiesta presso Hänchen | configurabile in HäKo |

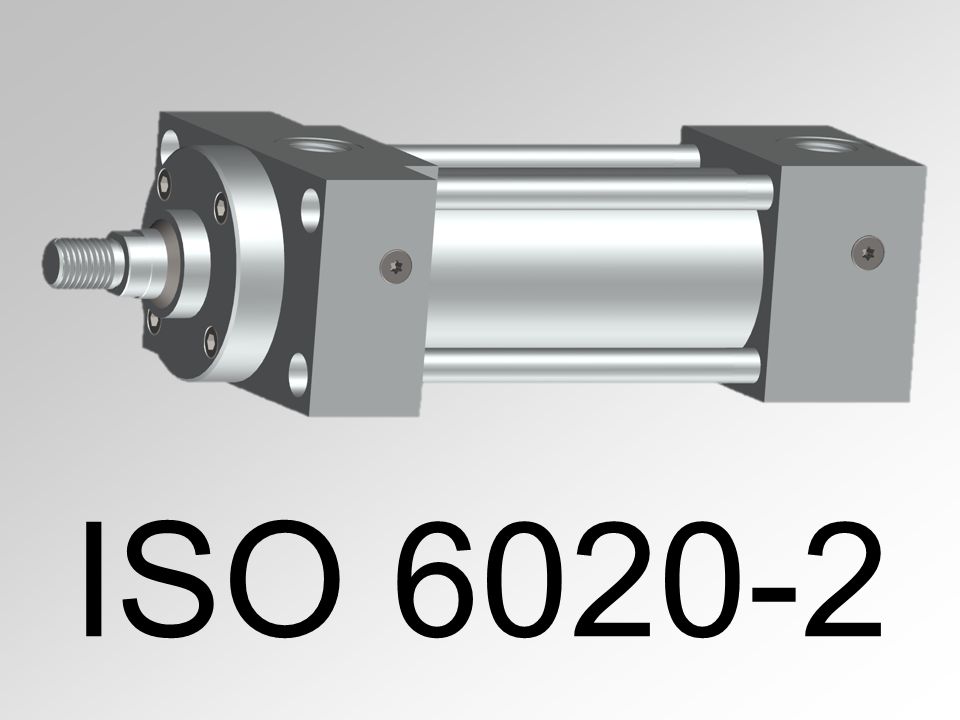

| Serie |  Serie 660 |

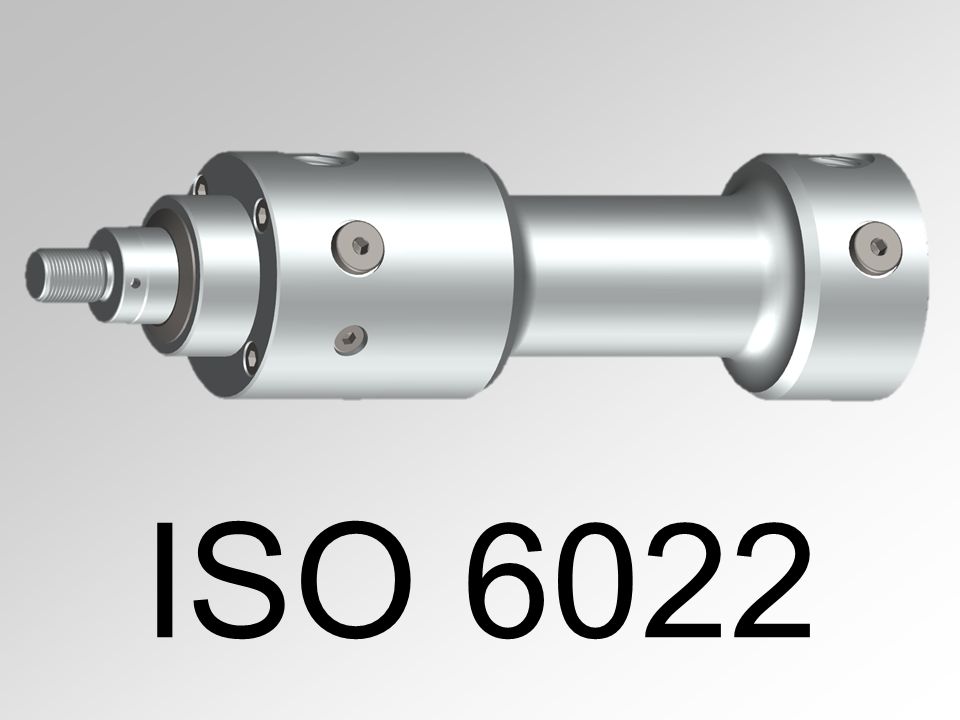

 Serie 250 |
 Serie 550 |
 Serie 320 |
| Norma | DIN ISO 6020-2 | DIN ISO 6022 | Dimensioni di montaggio ISO 6022 | Cilindro di prova Hänchen |
| Pressione max. ammessa | 16 MPa | 25 MPa | 25 MPa | 32 MPa |
| su richiesta presso Hänchen | su richiesta presso Hänchen | configurabile in HäKo | configurabile in HäKo |
