Progettazione di cilindri idraulici
Nel dimensionamento dei cilindri idraulici è necessario calcolare la forza e la velocità in funzione della pressione presente nella camera del cilindro e della portata volumetrica disponibile.
A tal fine, è necessario tenere conto dei valori ammissibili per la pressione di esercizio, in funzione della serie di pressione, nonché della velocità dell'olio ammissibile nei raccordi idraulici.

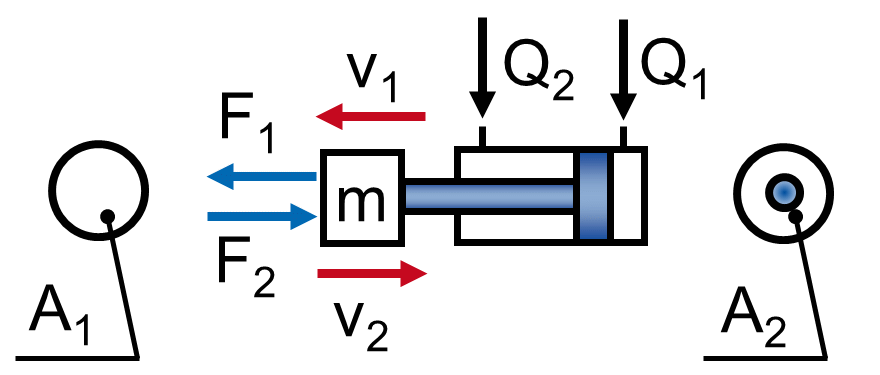

| Formule per il calcolo dei cilindri idraulici | Cilindro differenziale A2 < A1 |

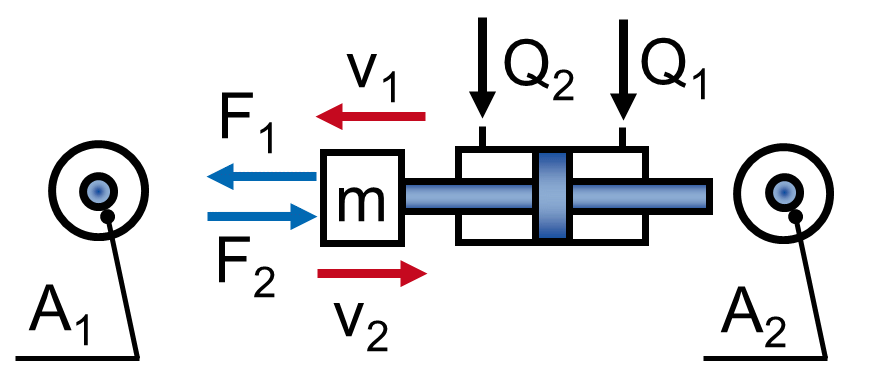

Cilindro sincrono A2 = A1 |
 |
 |
|
| Superficie di azione in estensione |  |
 |
| Superficie di azione in retrazione |  |
 |
| Forza in estensione |  |
|
| Forza in retrazione |  |
|
| Portata volumetrica per l'estensione |  |
|
| Portata volumetrica per la retrazione |  |
|
| Simbolo formula | |
| Dk | Alesaggio |
| ds | Diametro stelo pistone |
| p | Pressione nel cilindro |
| A1, A2 | Superfici di azione del cilindro |
| F1, F2 | Forza di pressione e di trazione del cilindro |
| v1, v2 | Velocità di traslazione |
| Q1, Q2 | Portata volumetrica |
Altre formule di calcolo per la progettazione di cilindri idraulici:
Formule di calcolo per la progettazione di cilindri idraulici
Calcolo delle velocità dell'olio ammissibili
Calcolo della resistenza all'instabilità dei cilindri idraulici
Calcolo dei casi di inflessione - Fissaggi di stelo pistone e cilindro
Calcolo del movimento sinusoidale di cilindri idraulici e cilindri oscillanti
