Instabilità
Resistenza all'instabilità dei cilindri idraulici
La verifica della resistenza all'instabilità dei cilindri idraulici avviene in modo semplificato con il metodo di calcolo secondo Euler. In questo caso, viene determinato un carico di punta ammesso Fk che non deve essere superato dalla forza di spinta F1 del cilindro.
Il carico di punta ammesso Fk si calcola in modo semplificato dal diametro stelo pistone ds e dalla lunghezza di flessione Lk. La lunghezza di flessione Lk deve essere ricavata dal disegno in base ai casi di installazione rappresentati.
Inoltre, è necessario considerare il fissaggio del cilindro e dello stelo pistone. A tal fine, ai possibili casi di installazione rappresentati sono assegnati il cosiddetto "caso di installazione di Eulero" e il relativo fattore di installazione x.
Formule di calcolo
| Momento d'inerzia dell'area |  |

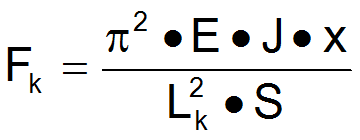

| Carico di punta ammesso |  |
| Simbolo formula | ||
| ds | Diametro stelo pistone | [mm] |
| Fk | Carico di punta ammesso | [N] |
| J | Momento d'inerzia dell'area | [mm4] |
| E | Modulo di elasticità | 210000 [N/mm2] |
| x | Fattore di installazione | dalla tabella: casi di carico di punta |
| S | Fattore di sicurezza | 3 ... 5 |
