Flangia intermedia
Fissaggio di cilindri idraulici
La flangia saldata al corpo cilindro può essere utilizzata come fissaggio del cilindro. La forza del cilindro viene quindi applicata centralmente al fissaggio, in modo che non si generino forze laterali.
Il cilindro può essere montato da entrambi i lati. La flangia è dotata di collari di centraggio su entrambi i lati. Questo è un fissaggio del cilindro senza gradi di libertà di movimento, che consente un'installazione rigida.
È possibile montare sul cilindro accessori di fissaggio aggiuntivi, come ad esempio flange.
Questo fissaggio non è disponibile in HÄKo, ma può essere richiesto a Hänchen.
La posizione della flangia sul tubo del cilindro può essere scelta liberamente.
Montare il cilindro senza precarico.

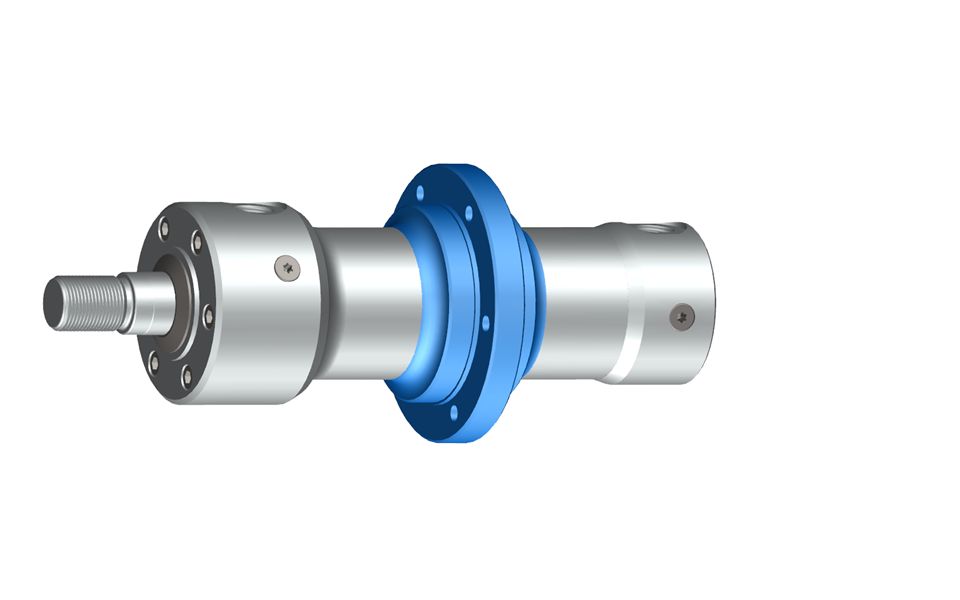

Cilindro differenziale
con flangia intermedia

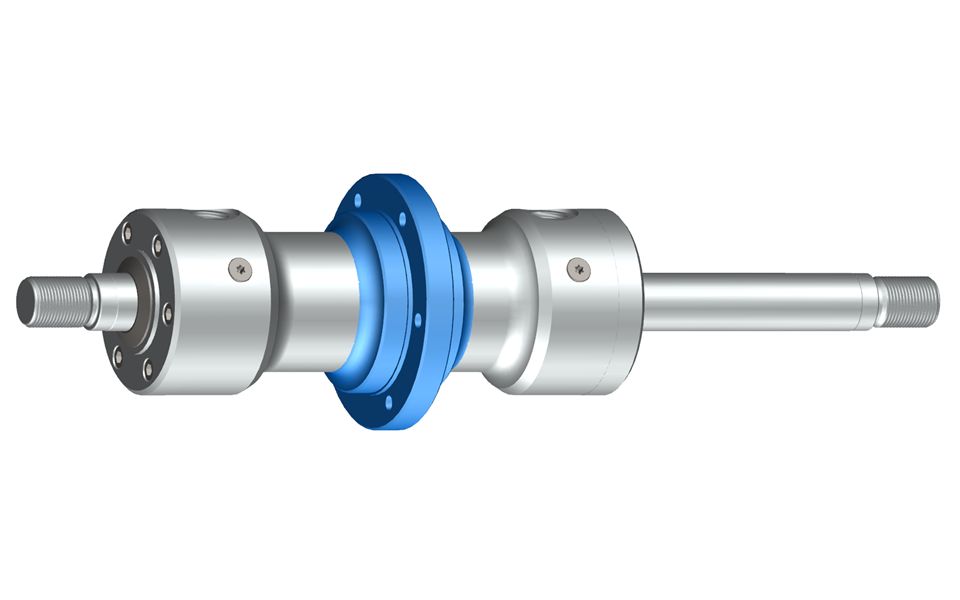

Cilindro sincrono
con flangia intermedia
