Versione girevole con rotula
Fissaggio di cilindri idraulici

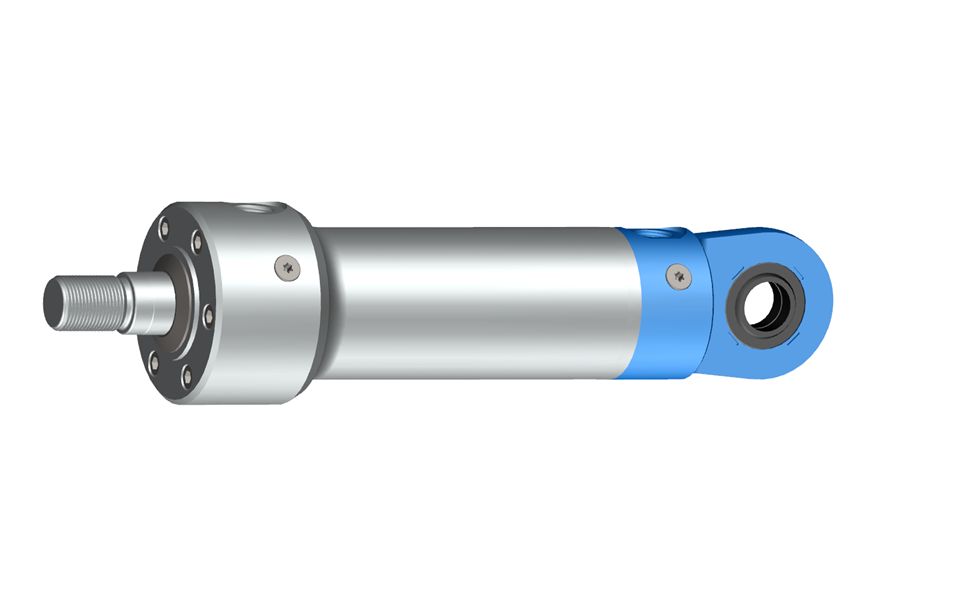

Come versione girevole con rotula si intende un fissaggio del cilindro con due gradi di libertà di movimento. Ciò consente un montaggio orientabile del cilindro.
Mediante il montaggio aggiuntivo di una testa snodata sullo stelo pistone, il cilindro può essere completato per formare un asse con 2 snodi.
La forza del cilindro viene applicata centralmente all'asse del cilindro attraverso l'occhio di biella, in modo che non si creino forze laterali dovute a tensionamenti.
Nell'occhio di biella è inserita di serie una rotula che richiede manutenzione.
Informazioni più precise sulle rotule utilizzate sono disponibili qui alla voce Rotule.
È possibile montare sul cilindro accessori di fissaggio aggiuntivi, come ad esempio flange.
Cilindro differenziale in
versione girevole con rotula
Assegnazione delle rotule standard nelle serie
| Serie | Cilindro standard |
Rotula ISO 12240-1 |
Gioco cuscinetto | Fissaggio cuscinetto |
| 120 | Hänchen | Forma E (DO) con manutenzione | Gruppo N | integrato fisso |
| Forma W (LO) con manutenzione | Gruppo N | con anello di sicurezza | ||
| 300 | Hänchen | Forma E (DO) con manutenzione | Gruppo N | integrato fisso |
| 550 | Hänchen | Forma W (LO) con manutenzione | Gruppo N | con anello di sicurezza |
| 100 | DIN 24336 | Forma W (LO) con manutenzione | Gruppo N | integrato fisso |
| 160 | ISO 6020-1 | Forma W (LO) con manutenzione | Gruppo N | integrato fisso da pistone 50 con anello di sicurezza |
| 250 | ISO 6022 | Forma W (LO) con manutenzione | Gruppo N | integrato fisso da pistone 100 con anello di sicurezza |
| 660 | ISO 6022-2 | Forma E (DO) con manutenzione | Gruppo N | integrato fisso |
Gruppo N = gioco normale
