Fissaggio fondello saldato
Fissaggio di cilindri idraulici
I due fondelli saldati al cilindro possono essere utilizzati come fissaggio del cilindro. Poiché la forza del cilindro viene applicata in modo eccentrico rispetto al fissaggio, è necessario verificare le forze laterali che si generano.
Questo è un fissaggio del cilindro senza gradi di libertà di movimento, che consente un'installazione rigida.
È possibile montare sul cilindro accessori di fissaggio aggiuntivi, come ad esempio flange.
Questo fissaggio non è disponibile in HÄKo, ma può essere richiesto a Hänchen.
La posizione dei fondelli sul tubo del cilindro può essere scelta liberamente.
A causa della temperatura e della pressione, il cilindro idraulico si dilata. Pertanto, questo tipo di fissaggio non è possibile con corse lunghe.
Montare il cilindro senza precarico.

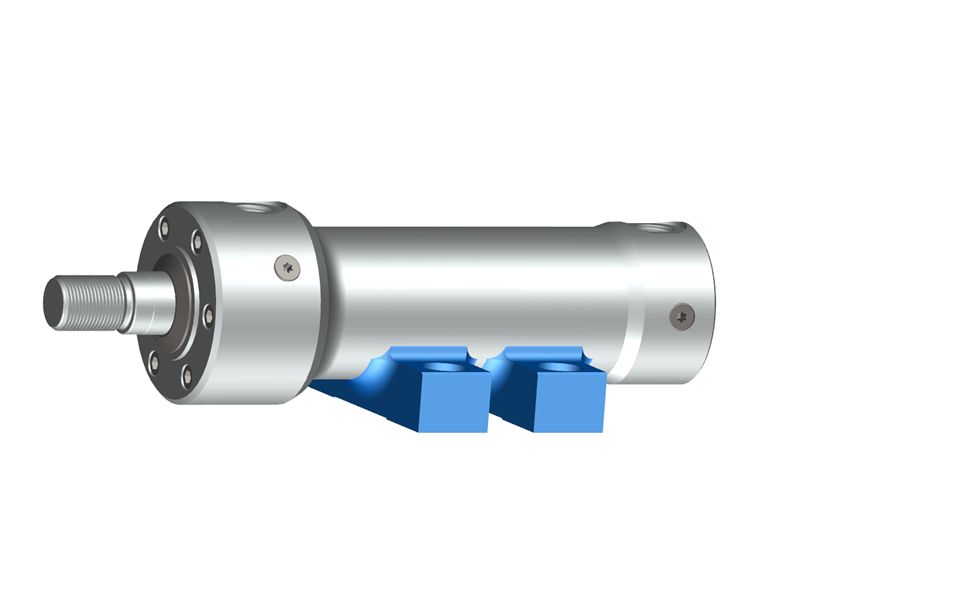

Cilindro differenziale con
fissaggio fondello saldato

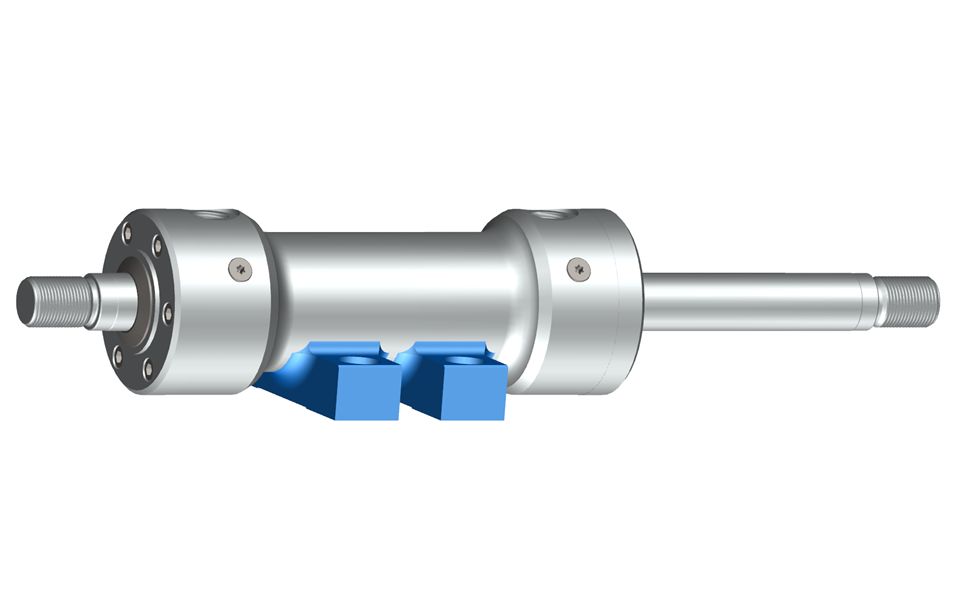

Cilindro sincrono con
fissaggio fondello saldato
