Laccatura di cilindri idraulici
Protezione dalla corrosione
In Hänchen, i componenti metallici non rivestiti ricevono una protezione anticorrosione di base sotto forma di uno strato di fosfato. Questo strato aumenta la resistenza, ma garantisce anche una buona adesione di una vernice applicata sopra.
Nel nostro impianto di verniciatura, i tubi dei cilindri, le chiusure e molti accessori vengono inoltre rivestiti con uno strato di vernice. In questo modo aumentiamo la protezione dalla corrosione e preserviamo il valore del prodotto.
La nostra vernice standard
Utilizziamo una vernice strutturale 2K PUR (priva di silicone) nella tonalità RAL 9006, bianco alluminio semi-lucido. Questa vernice è particolarmente adatta per superfici soggette a forti sollecitazioni meccaniche e chimiche e presenta un'elevatissima copertura e resistenza ai graffi.
Superfici e componenti verniciati presso Hänchen
Per offrire ai nostri clienti la migliore protezione possibile contro la corrosione, verniciamo tutte le superfici che non fungono da superficie di raccordo per componenti periferici o per il collegamento alla macchina o all'applicazione del cliente.
Ciò significa che, tra le altre cose, le seguenti superfici di raccordo, componenti e raccordi a vite - che fungono da superficie di appoggio durante il montaggio del cilindro nell'applicazione del cliente o che devono essere aperti - non vengono verniciati:
- Superfici di tenuta dei raccordi dei tubi
- Raccordi e viti di sfiato
- Diametro di accoppiamento
- Cuscinetti a snodo e oscillanti
- Perni e superfici di raccordo della flangia
- Steli pistone e filettature
- Guarnizioni come ad esempio i raschiatori
- Superfici di raccordo per il montaggio della valvola
- Componenti dei sensori
Le superfici metalliche non verniciate sono provviste di un protettivo anticorrosione.
Dal 01.01.2022, in Hänchen vengono verniciate anche le chiusure dei cilindri idraulici.
Esempi

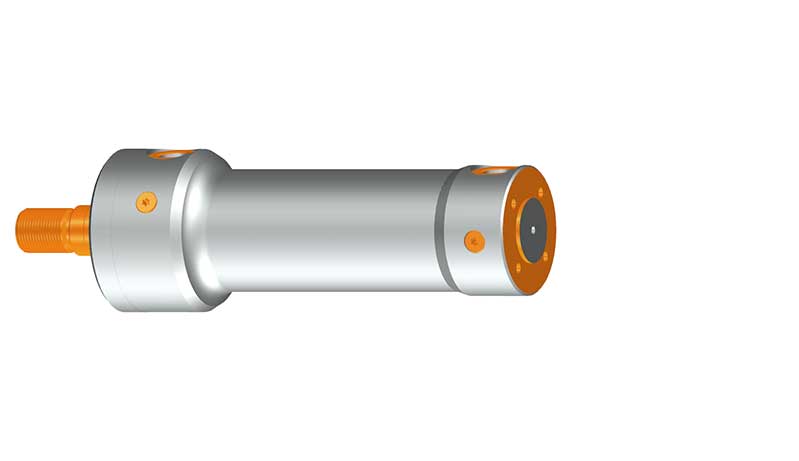

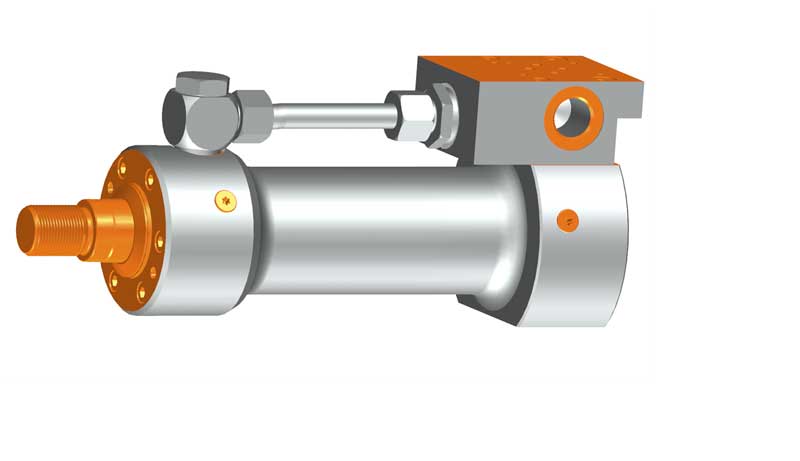

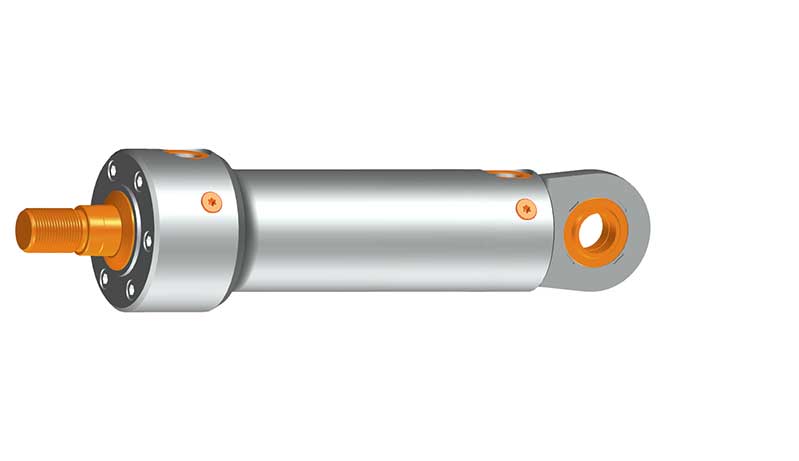

Le superfici arancioni non vengono verniciate.

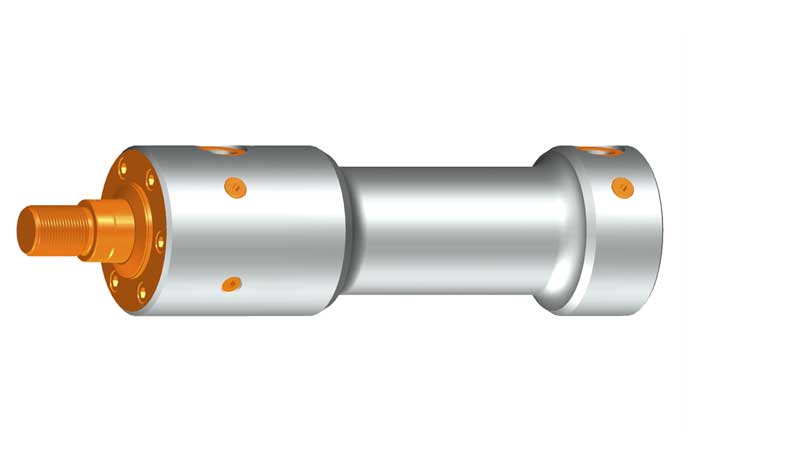

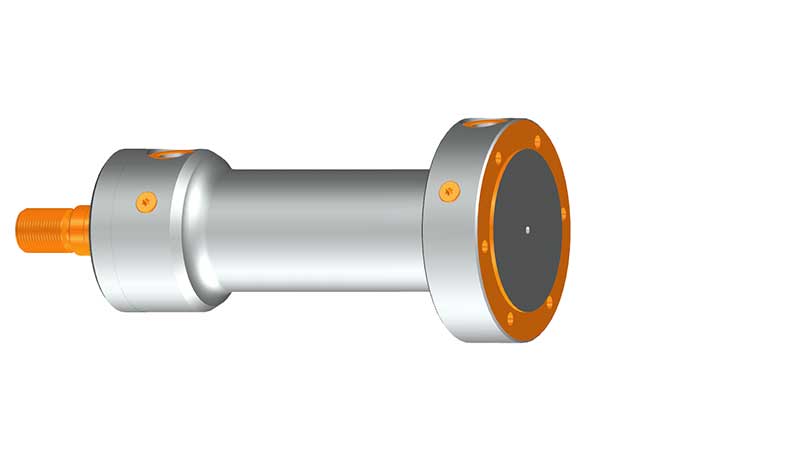

Superficie frontale* versione base
*nel funzionamento sincrono entrambe le superfici frontali

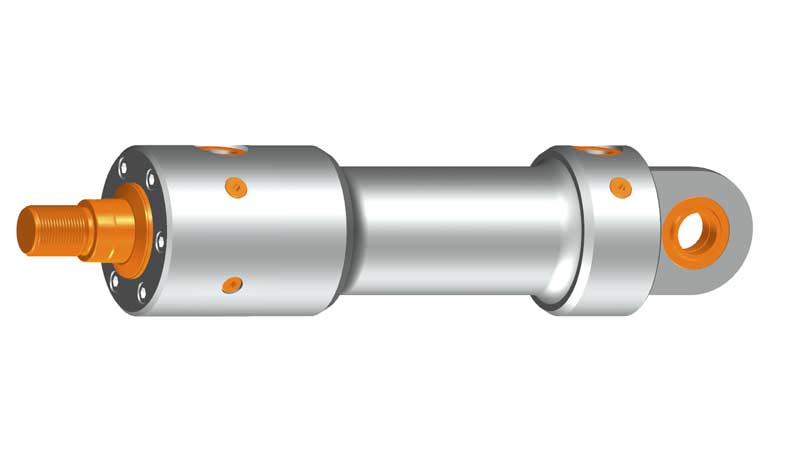

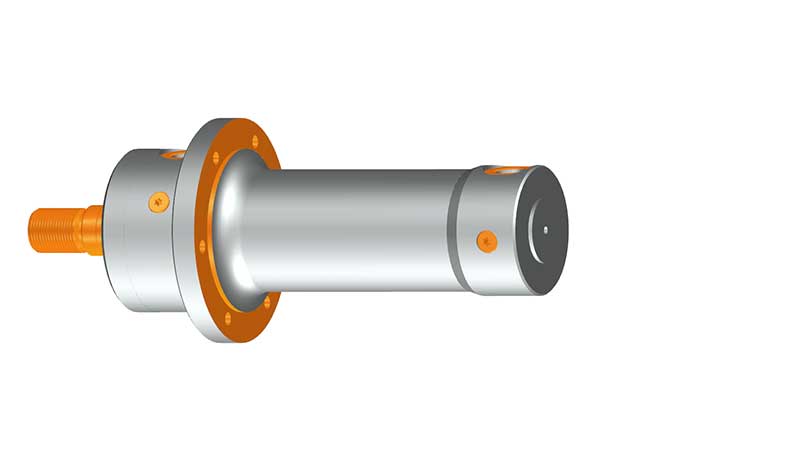

Tipo di fissaggio e diametro di accoppiamento

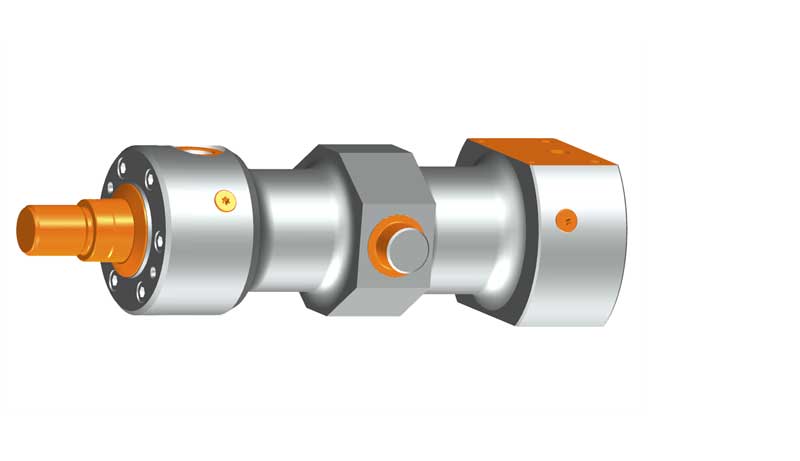

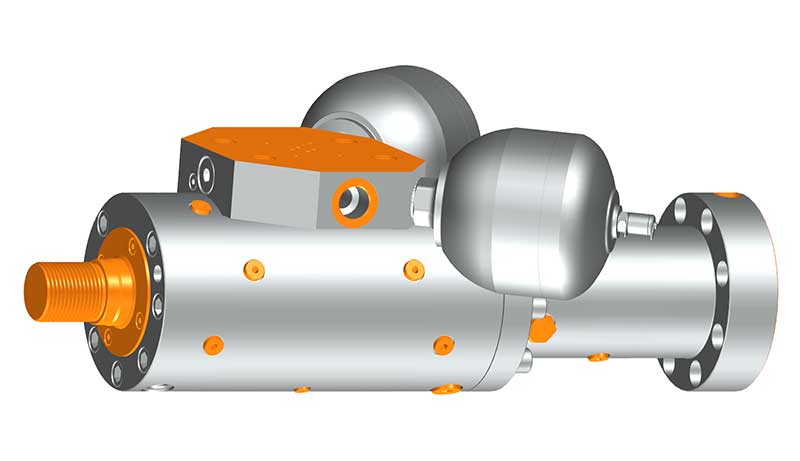

Superficie di raccordo per valvola

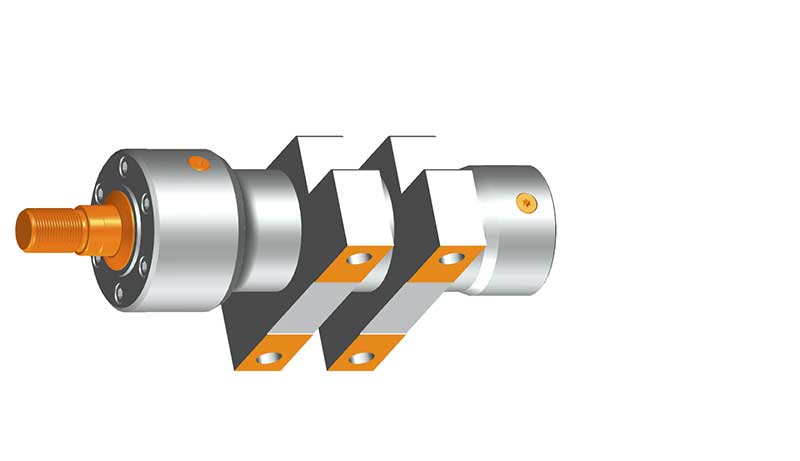

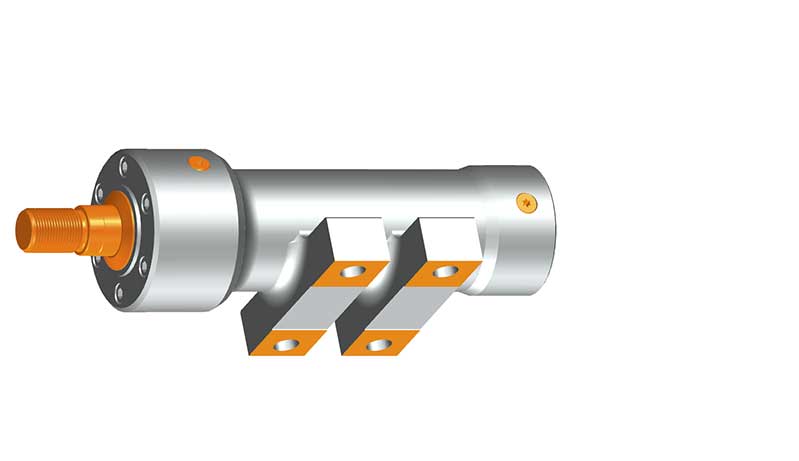

Superficie di raccordo per piastra di fissaggio

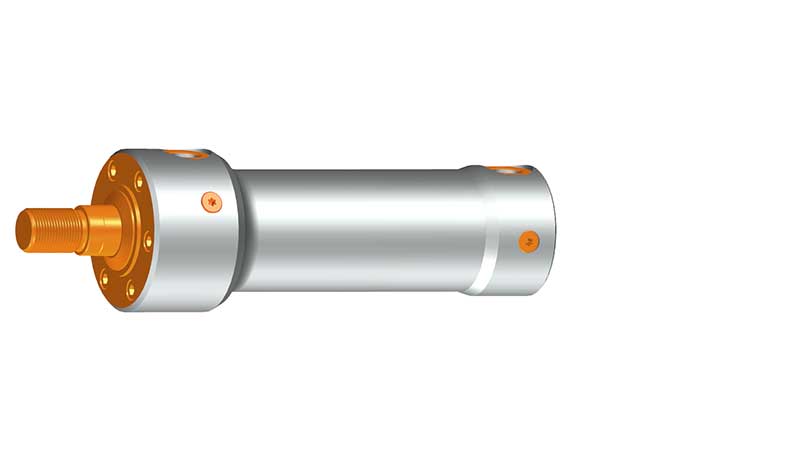

Cilindro di prova

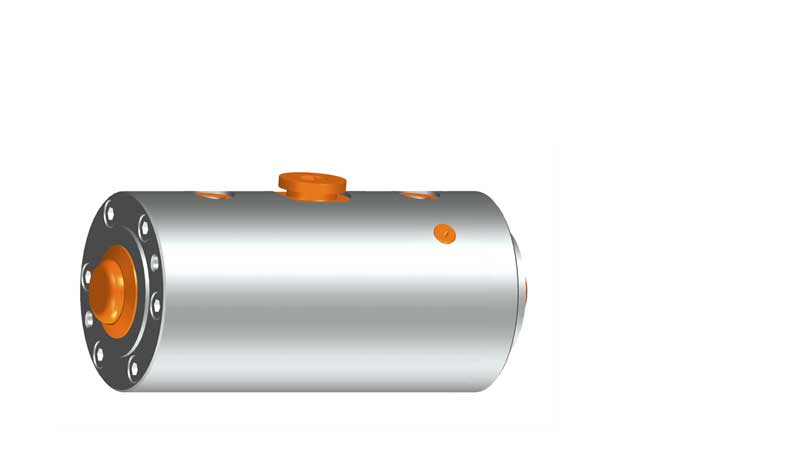

Unità di bloccaggio
Avete richieste particolari in merito alla protezione della superficie o alla laccatura in generale? Non esitate a comunicarci nella vostra richiesta le vostre esigenze relative all'ambiente di utilizzo, alle superfici verniciate e alla tonalità di colore.
Dettagli sulla laccatura per ogni tipo di fissaggio
Le superfici arancioni non vengono verniciate.
 |

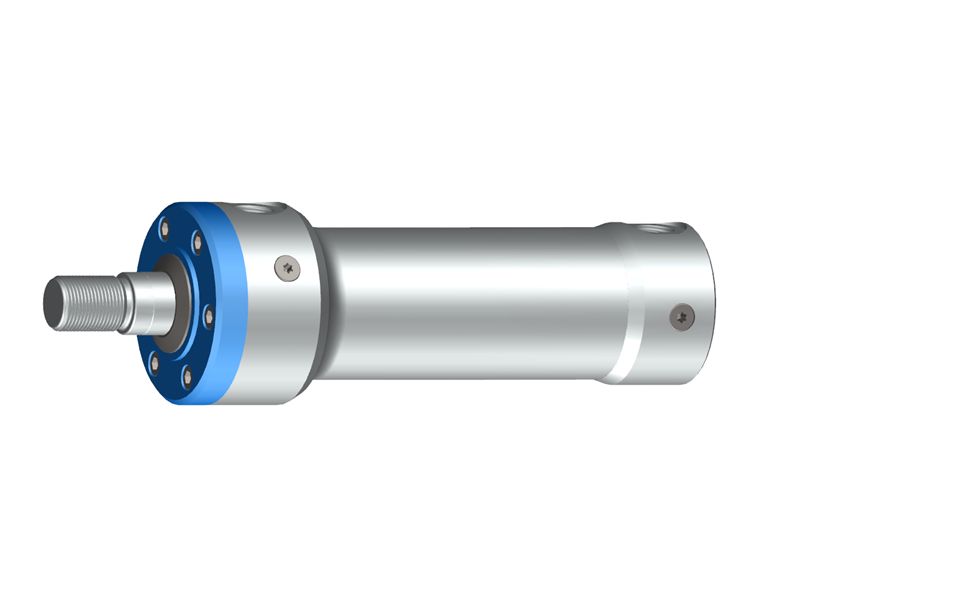

Versione base |  |
 |

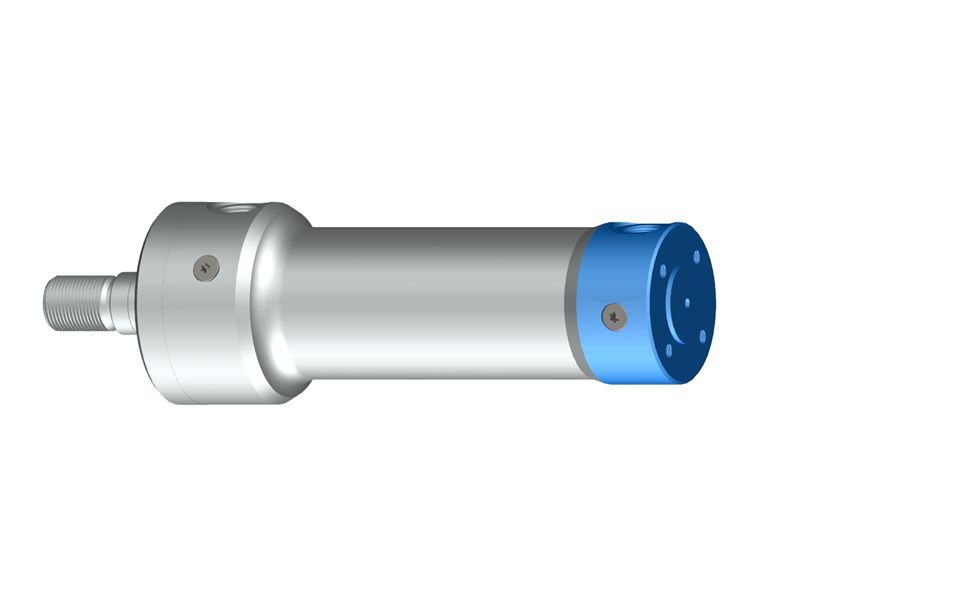

Fori filettati lato pistone |  |
 |

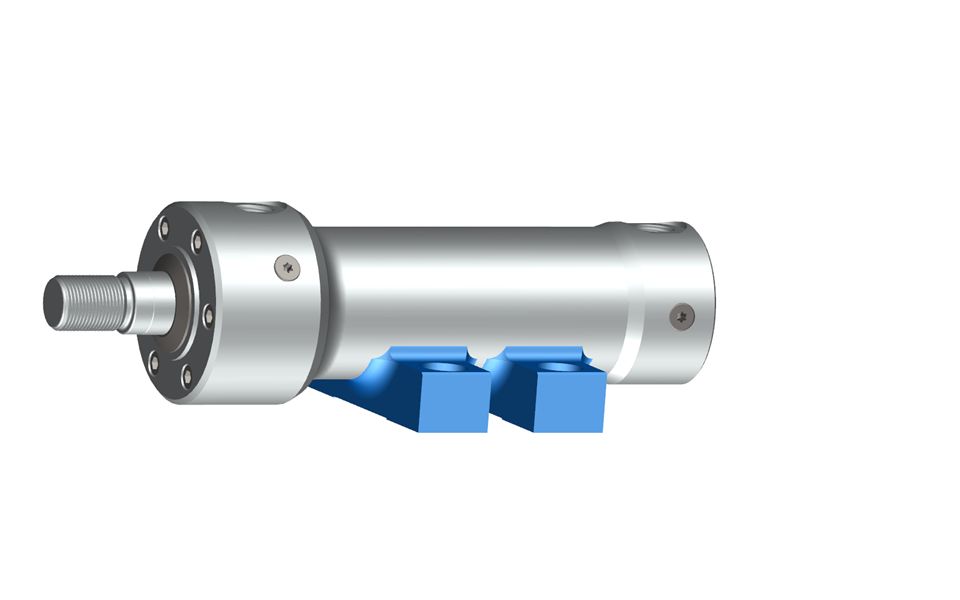

Fissaggio fondello saldato |  |
 |

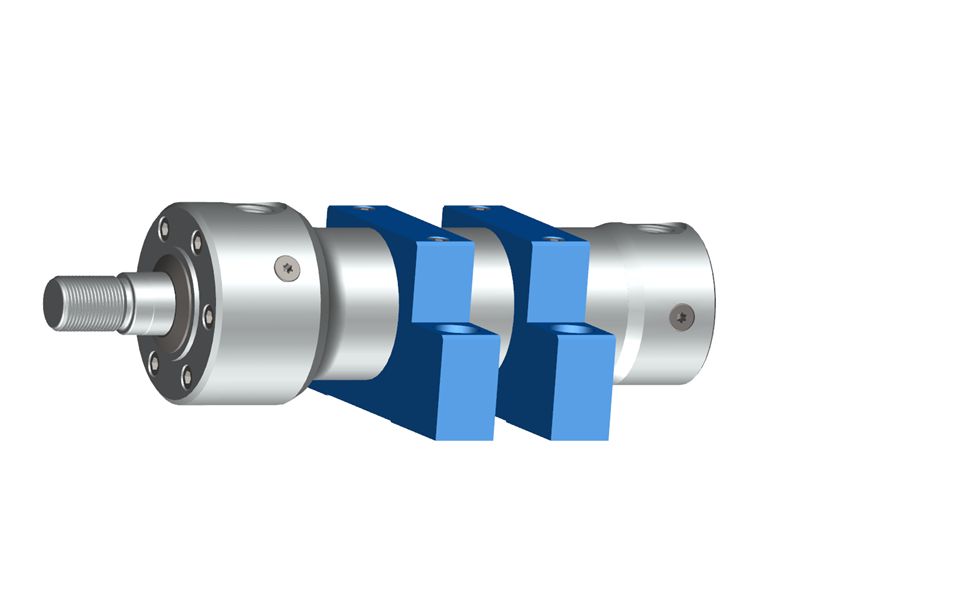

Fissaggio fondello avvitato |  |
 |

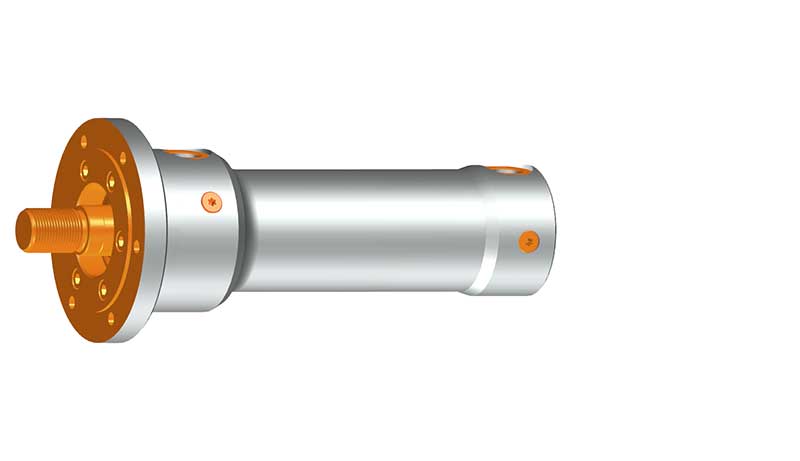

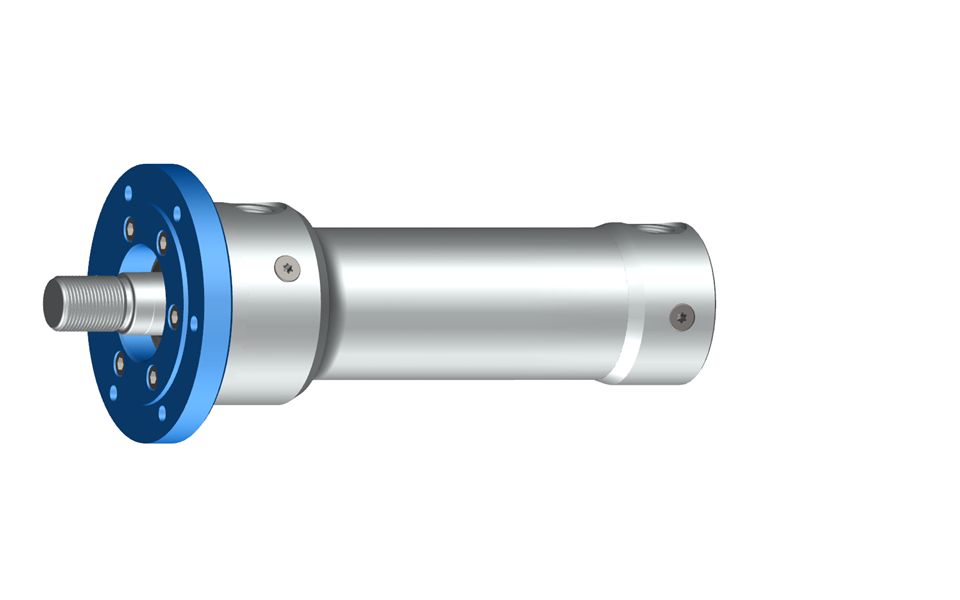

Flangia circolare lato stelo |  |
 |

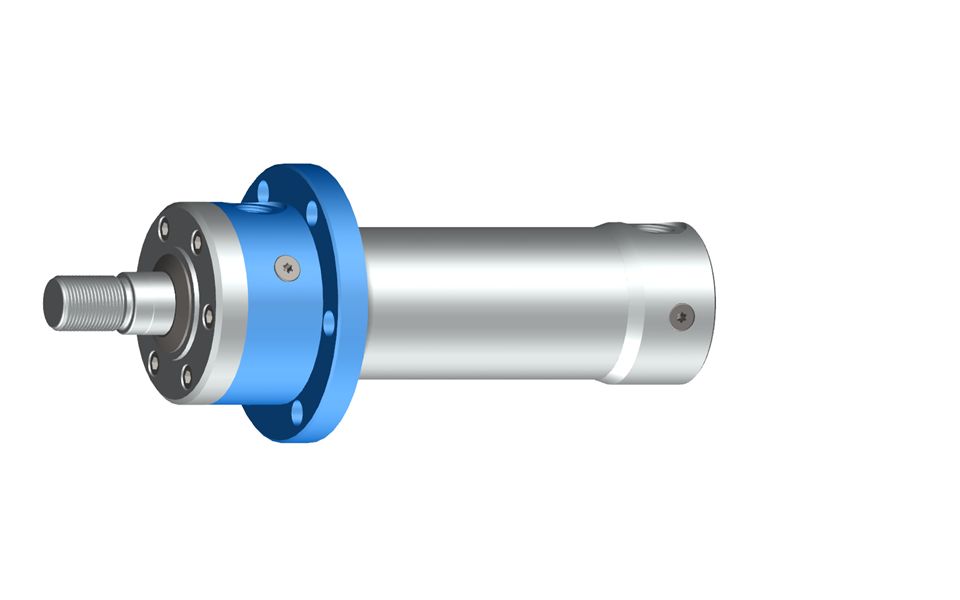

Flangia circolare sul corpo cilindro |  |
 |

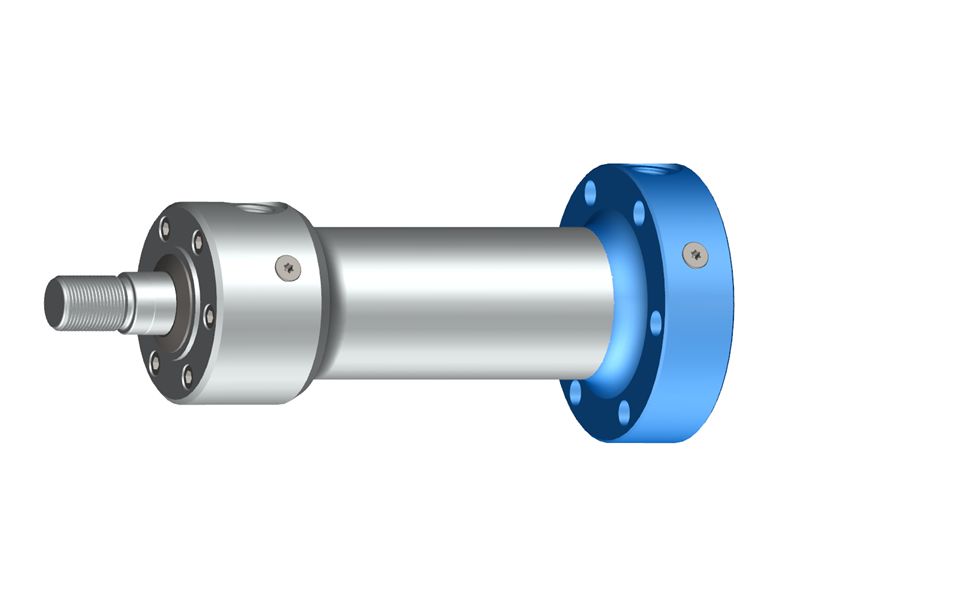

Flangia circolare lato pistone |  |
 |

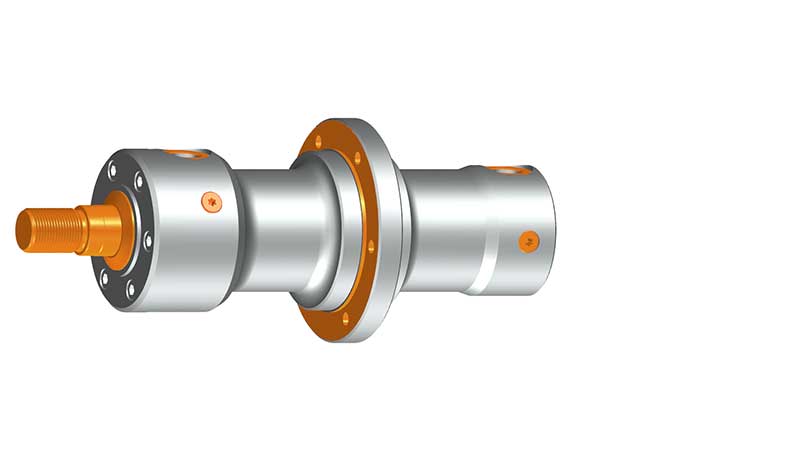

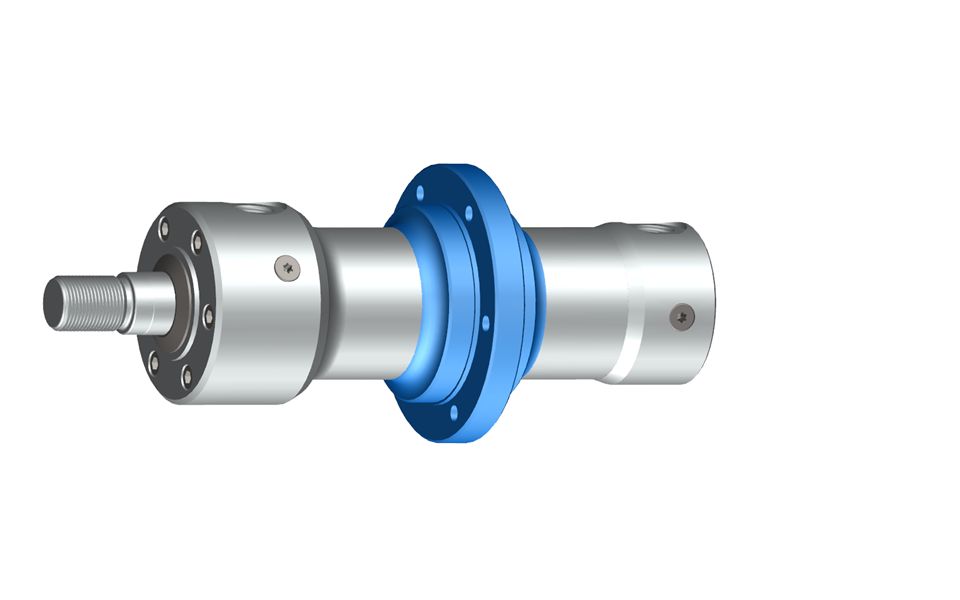

Flangia intermedia |  |
 |

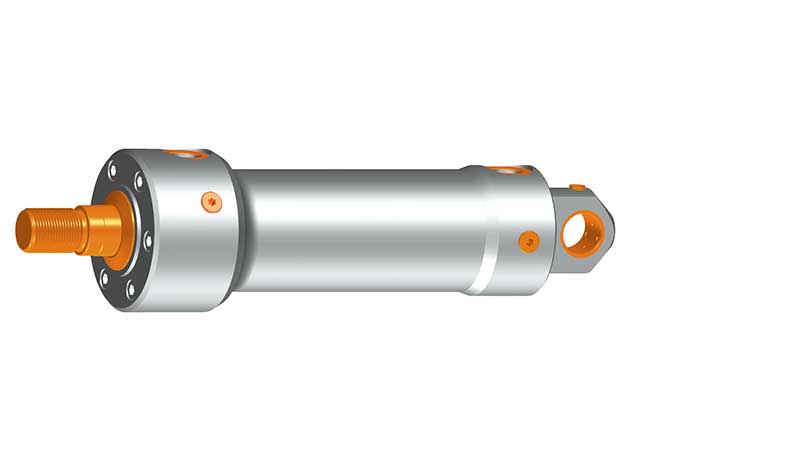

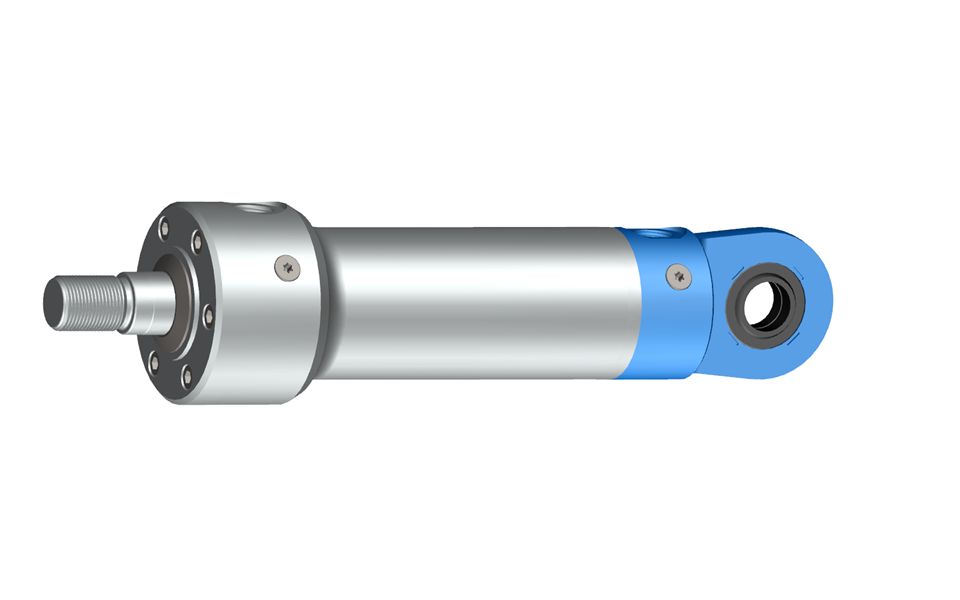

Versione girevole con rotula |  |
 |

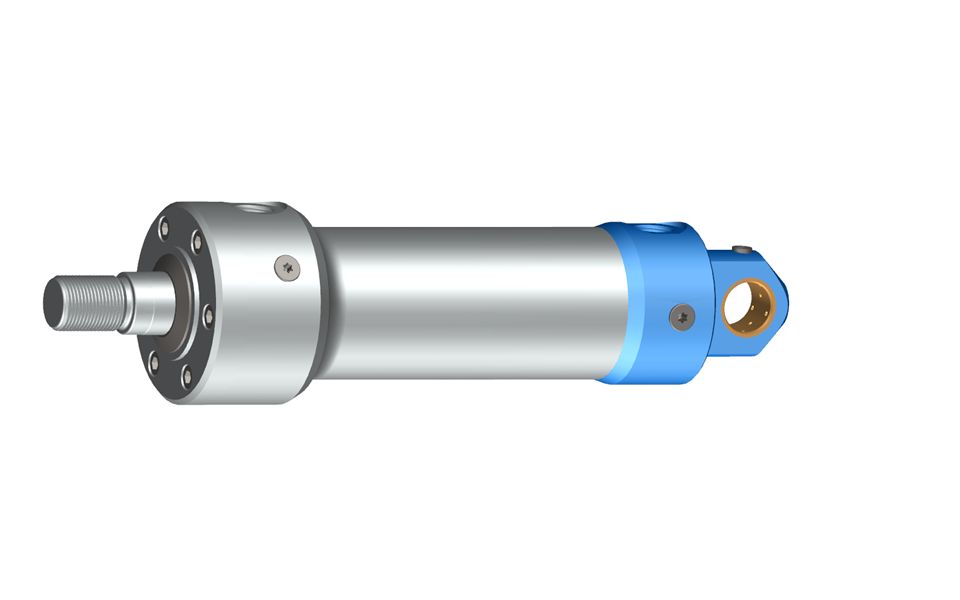

Versione girevole con cuscinetto liscio |  |
 |

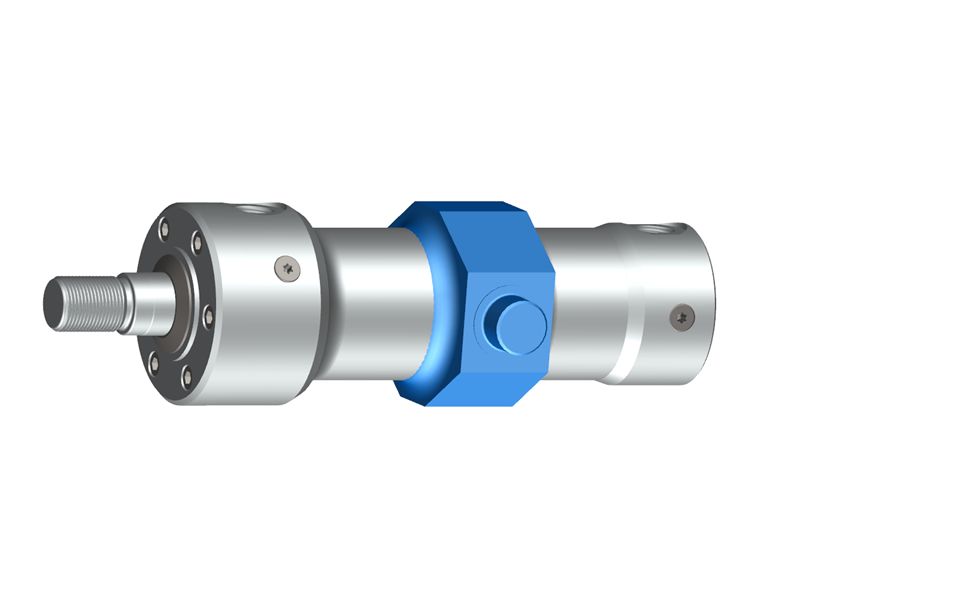

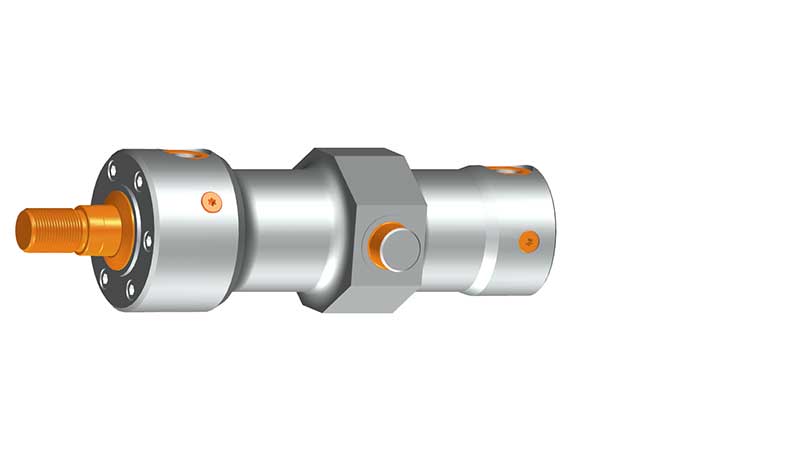

Perno oscillante sul corpo cilindro |  |
