Sostituzione guarnizione guarnizione olio funzionale
per chiusura con cuscinetto idrostatico Servobear®
per chiusura con cuscinetto idrostatico Servobear®
|
|

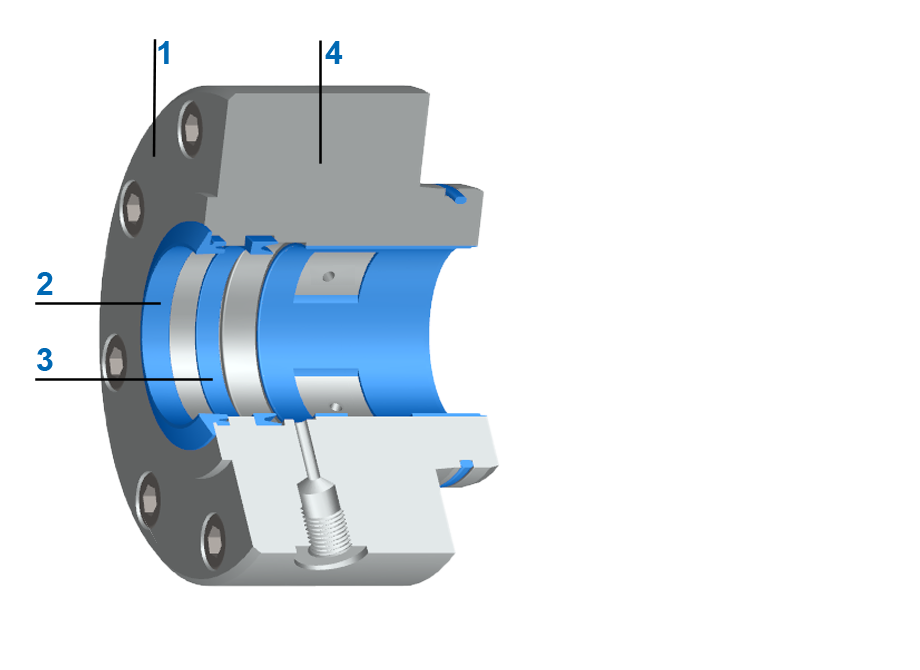

Smontaggio elementi di guarnizione tenuta olio funzionale
CONSIGLIO: Riporre i componenti smontati e le guarnizioni nello stesso ordine e orientamento in cui erano montati.
Pungere con cautela le guarnizioni successive con un utensile appuntito, inclinarle fuori dalla scanalatura e rimuoverle:
- Raschiatore [2]
- Anello scanalato [3]
- O-ring [4]
Nota
- Se necessario, lisciare le guide metalliche con carta smeriglio fine.
Montaggio elementi di guarnizione Guarnizione olio funzionale
- Comprimere l'anello scanalato [3], inserirlo da un lato nella scanalatura della chiusura e premerlo fino in fondo.
- Prestare attenzione al corretto posizionamento di montaggio (la scanalatura dell'anello di tenuta deve essere rivolta verso l'interno, verso il lato della pressione).
- Comprimere il raschiatore [2], inserirlo da un lato nella scanalatura e premerlo fino in fondo.
- Prestare attenzione al corretto posizionamento di montaggio (il labbro di tenuta deve essere rivolto verso l'esterno).
- Far scorrere l'o-ring [4] sul diametro esterno posteriore della chiusura [1] e premerlo nella scanalatura.
- Assicurarsi che l'o-ring non sia attorcigliato.
Nota
- Assicurarsi che gli alloggiamenti e gli elementi di guarnizione siano puliti e intatti.
- Per un montaggio più semplice: bagnare le guarnizioni con il fluido di esercizio o utilizzare un grasso di montaggio compatibile, se necessario riscaldare (max. +35 °C).
