Sostituzione guarnizione Servoseal®
per chiusura
per chiusura
Nei cilindri idraulici con sistema di guarnizione Servoseal®, a seconda della serie di pressione e della configurazione, esistono differenze costruttive nel sistema di guida:
- I cilindri sincroni della serie 320 sono dotati di nastri guida.
- I cilindri sincroni e differenziali delle serie 120 e 300 sono dotati di guida in plastica Servoslide®, nastri guida o guida metallica.
|
|
Smontaggio elementi di guarnizione Servoseal®
CONSIGLIO: Riporre i componenti smontati e le guarnizioni nello stesso ordine e orientamento in cui erano montati.

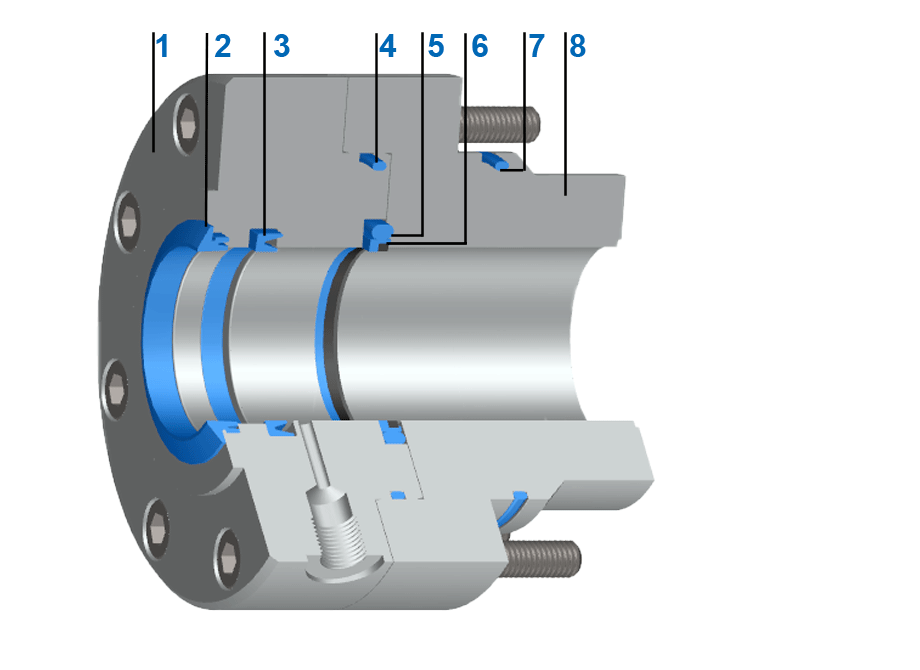

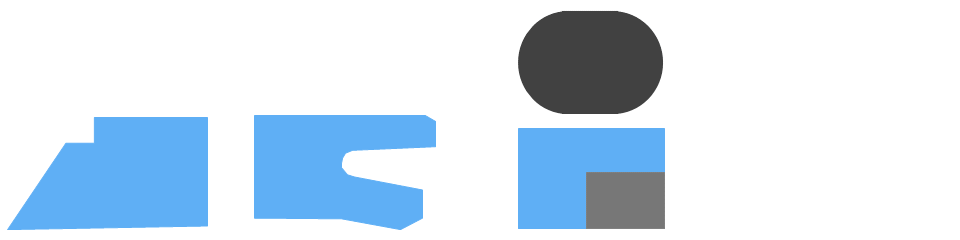

Pungere con cautela le guarnizioni successive con un utensile appuntito, inclinarle fuori dalla scanalatura e rimuoverle:
- Raschiatore [2]
- Anello scanalato [3]
- O-ring [4, 7]
- Servoseal [6] con O-Ring [5]
- Nastri guida - se presenti
Nota
- Le guide non sostituibili (guida in plastica Servoslide®) non devono essere lavorate con carta vetrata o simili.
- Se necessario, lisciare le guide metalliche con carta smeriglio fine.
Montaggio elementi di guarnizione Servoseal®
- Comprimere l'anello scanalato [3], inserirlo da un lato nella scanalatura della chiusura [1] e premerlo all'interno.
- Prestare attenzione al corretto posizionamento di montaggio (la scanalatura dell'anello di tenuta deve essere rivolta verso l'interno, verso il lato della pressione).
- Comprimere il raschiatore [2], inserirlo da un lato nella scanalatura e premerlo all'interno.
- Prestare attenzione al corretto posizionamento di montaggio (il labbro di tenuta deve essere rivolto verso l'esterno).
- Far scorrere l'o-ring [4 + 7] sul diametro esterno posteriore della chiusura [1 + 8] e premerlo nella scanalatura.
- Assicurarsi che l'o-ring non sia attorcigliato.
- Premere l'o-ring [5] nella scanalatura del Servoseal [6].
- Premere Servoseal [6] nella chiusura 1 [1].
Nota
- Assicurarsi che gli spazi di montaggio e gli elementi di guarnizione siano puliti e non danneggiati.
- Per un montaggio più semplice: bagnare le guarnizioni con il fluido di esercizio o utilizzare un grasso di montaggio compatibile, se necessario riscaldare (max. +35 °C).
- Preformare leggermente i nastri guida e inserirli nella scanalatura.
- Quando si installano più nastri guida uno dietro l'altro, assicurarsi che i bordi di giunzione dei nastri guida siano sfalsati tra loro.
