Smontaggio e montaggio
Prodotti con interruttore di prossimità
Prodotti con interruttore di prossimità
Gli interruttori di prossimità nei cilindri idraulici rilevano le posizioni finali della corsa. Nell'unità di bloccaggio Ratio-Clamp® l'interruttore di prossimità rileva lo stato di blocco bloccato o sbloccato.

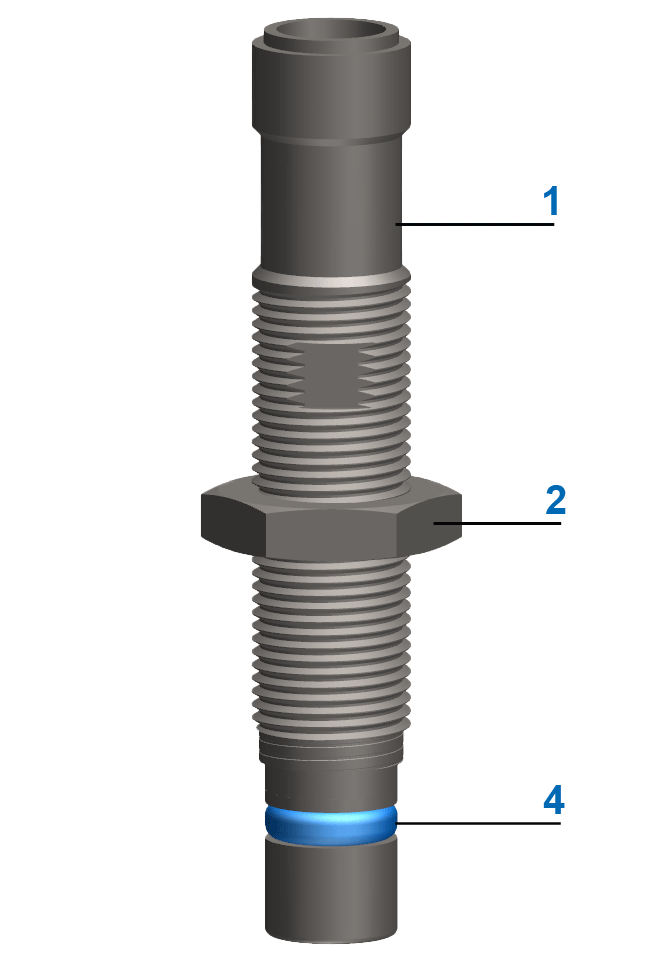

Interruttore di prossimità
per cilindro idraulico

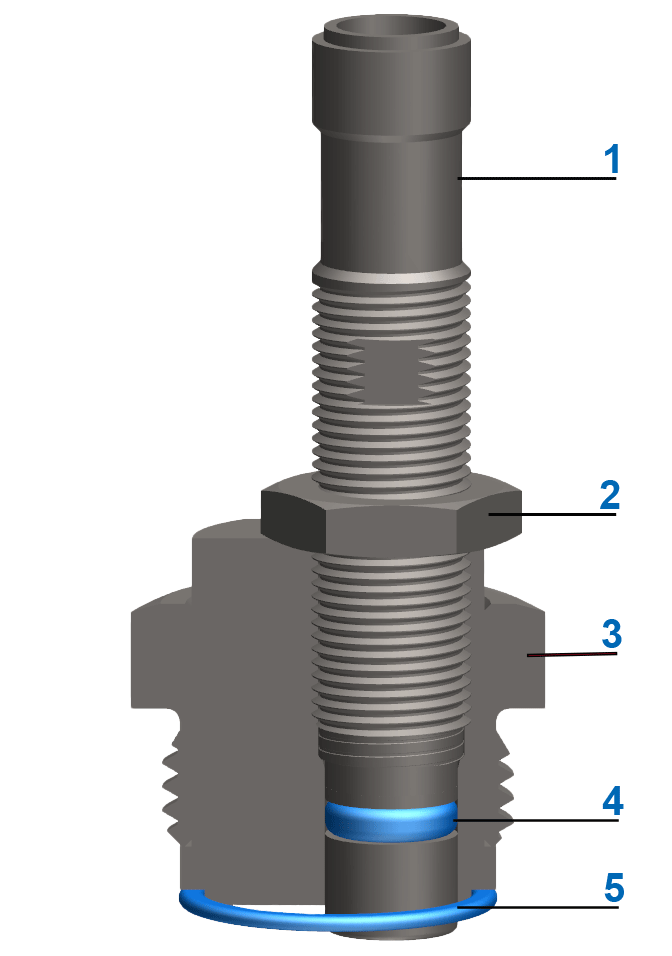

Interruttore di prossimità
per unità di bloccaggio
|
|
Smontare l'interruttore di prossimità
- Rimuovere il connettore dall'interruttore di prossimità.
- Allentare il controdado [2].
- Svitare l'interruttore di prossimità [1].
Montare l'interruttore di prossimità
- Inumidire l'o-ring con anello di supporto [4] sull'interruttore di prossimità [1] con il fluido di esercizio.
- Avvitare l'interruttore di prossimità [1] nella filettatura di avvitamento sul prodotto Hänchen.
- Se non diversamente specificato, avvitare l'interruttore di prossimità [1] fino all'arresto meccanico e ruotarlo indietro di 1/4 di giro.
- Serrare il controdado [2] con max. 70 Nm.
Sostituzione degli elementi di guarnizione sull'interruttore di prossimità
In caso di danneggiamento dell'o-ring con anello di supporto, si raccomanda di sostituire l'intero interruttore di prossimità.
Sostituire l'o-ring [5] sul dado di bloccaggio eccentrico come segue (solo per unità di bloccaggio):
- Rimuovere il connettore dall'interruttore di prossimità [1].
- Smontare l'interruttore di prossimità [1] (non è strettamente necessario).
- Svitare il dado di bloccaggio eccentrico [3] e sostituire l'o-ring [5].
- Lubrificare l'o-ring [5] con il fluido operativo e riavvitare il dado di bloccaggio eccentrico [3].
- Impostare lo stato di commutazione ruotando il dado di bloccaggio eccentrico.
- Se necessario, rimontare l'interruttore di prossimità [1].
