Raccordo idraulico per il cilindro idraulico

Raccordo idraulico

I cilindri Hänchen sono dotati su entrambi i lati di raccordi filettati per tubi in pollici secondo la norma ISO 228 parte 1 per l'alimentazione della pressione.

Qui è possibile utilizzare perni filettati secondo DIN 3852 parte 2, forma A (con guarnizione secondo DIN 3869) o forma B (con bordo di tenuta).

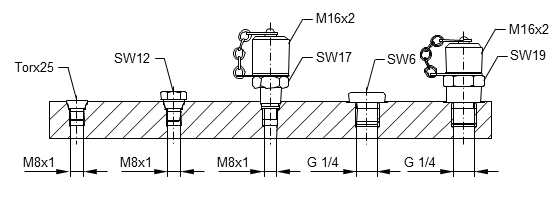

Raccordo di sfiato

I cilindri Hänchen sono dotati di raccordi di sfiato su entrambi i lati.
A seconda delle dimensioni e della serie del cilindro, vengono utilizzati raccordi in pollici G1/4 o raccordi metrici M8x1.
